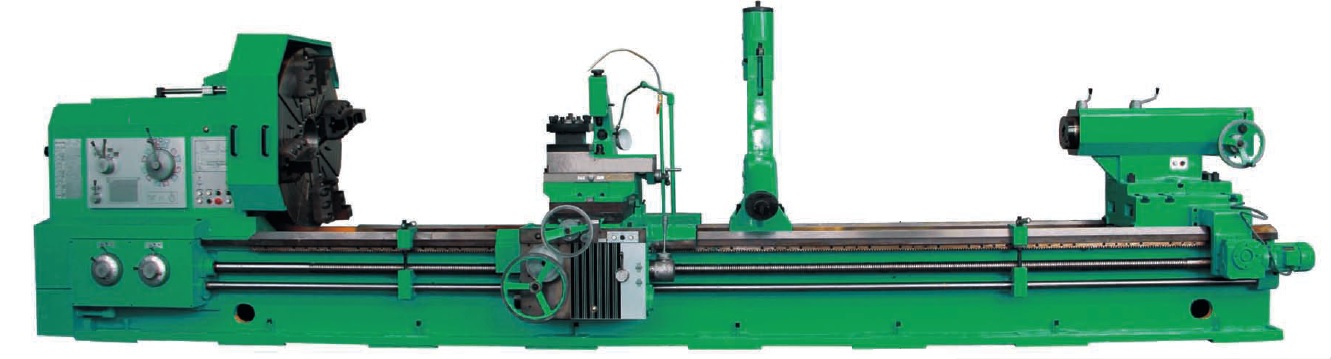

Токарный станок серии AL 1400C


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Особенности тяжелого токарного станка AL 1400C:

- станки тяжелой серии AL 1400C подходят для токарной обработки внутренней и наружной цилиндрических поверхностей, конусных поверхностей и других тел вращения. На токарных станках AL 1400С возможно получение всех метрических, дюймовых, модульных и питчевых резьб, а также точить канавки.

- прочная станина, высокая жесткость, высокая мощность шпинделя, широкий диапазон скоростей позволяет применять станок для силовой обработки.

-  AL 1400С  подходит для производительной  обработки деталей большого и среднего размера, отливок, деталей из чугуна и цветных металлов.

- литая чугунная станина изготовлена  с внутренними ребрами жесткости, что повышает жесткость.  Направляющие станка проходят поверхностную закалку ТВЧ и шлифовку с последующим ручным шабрением, также на направляющие  защищены от повышенного износа тефлоновывыми вставками – улучшает динамические характеристики, уменьшает как коэффициент трения, продляет срок службы станка без потери точностных характеристик.

- шпиндель комплектуется подшипниками только лучших мировых брендов. Коробка шпинделя имеет симметричную структуру, чтобы обеспечить равномерную термическую деформацию и избежать смещения центра шпинделя,  также используется масляная ванна. Передний конец шпинделя имеет трехопорную конструкцию двухрядного радиально-упорного шарикоподшипника, что повышает точность и жесткость. Шестерни в передней бабке закалены и отшлифованы  - обеспечивает точную передачу и низкий уровень шума.  Шпиндель в тяжелом токарном станке AL 1400С обладает свойствами низкого повышения температуры, небольшой термической деформации и высокой точности, что позволяет шпинделю поддерживать стабильную точность при длительной эксплуатации.

- в базовой комплектации станок сквозное отверстие шпинделя - Ø130 мм; количество диапазонов скоростей шпинделя – 33;  направляющие станины имеют V-форму, ширина  станины составляет 970 мм; максимальный вес заготовки составляет 10 тонн, опционально возможно увеличить максимальный вес заготовки до 12 тонн.



Стандартная комплектация:

- мощный патрон с 4-мя независимыми кулачками;

- люнет подвижный;

- люнет неподвижный;

- задняя бабка с электроприводом;

- центр не вращающийся;

- резцедержатель 4-х позиционный;

- система подачи СОЖ;

- лампа освещения рабочей зоны;

- опорные башмаки и регулировочные винты;

- руководство по эксплуатации.





Опциональная комплектация:

- устройство цифровой индикации (УЦИ);

- защитный кожух патрона;

- защитный кожух суппорта;

- тыльный защитный кожух от брызг;

- люнет неподвижный, роликовый люнет (различных диаметров);

- система быстрой смены инструмента;

- конусная линейка.

Параметр

Единица

измерения

AL 1400С

Макс. Ø обработки над станиной

мм

1400

Макс. Ø обработки над суппортом

мм

1010

Расстояние межцентровое

мм

3000/4000/5000/

6000/8000/10000/12000

Максимальная длина точения

мм

2800/3800/4800/

5800/7800/9800/11800

Ширина станины

мм

970

Макс. усилие резки

Н

45000

Макс. допустимая нагрузка на станок

кг

10000 (опционально 12000)

Тип шпинделя

-

А2-15

Сквозное отверстие шпинделя

мм

130

Конус шпинделя

-

140

Частота вращения шпинделя

мин-1

Вперед 3,15-315; реверс 3,5-291

Число ступеней



Вперед 21; реверс 12

Подачи по осям X/Z

-

56/56

Диапазон подач

мм

Продольная: 0.1-12; поперечная: 0.05-6; резцедержкой: 0.025-3

Метрическая резьба

мм

1-120 (44)

Дюймовая резьба

витк/дюйм

28-1/4 (31)

Модульная резьба

МР

0,5-60 (45)

Питчевая резьба

DP

1/2-56  (38)

Скорость ускоренной подачи

мм/мин

Продольная:3740

поперечная: 1870 резцедержкой: 935

Угол поворота суппорта

°

±90°

Поперечный ход суппорта

мм

650

Ход салазок

мм

300

Сечение хвостовика инструмента

мм

45х45

 Диаметр пиноли задней бабки

мм

220

Ход пиноли

мм

300

Конус пиноли задней бабки



МТ6

Мощность электродвигателя главного привода

кВт

22
