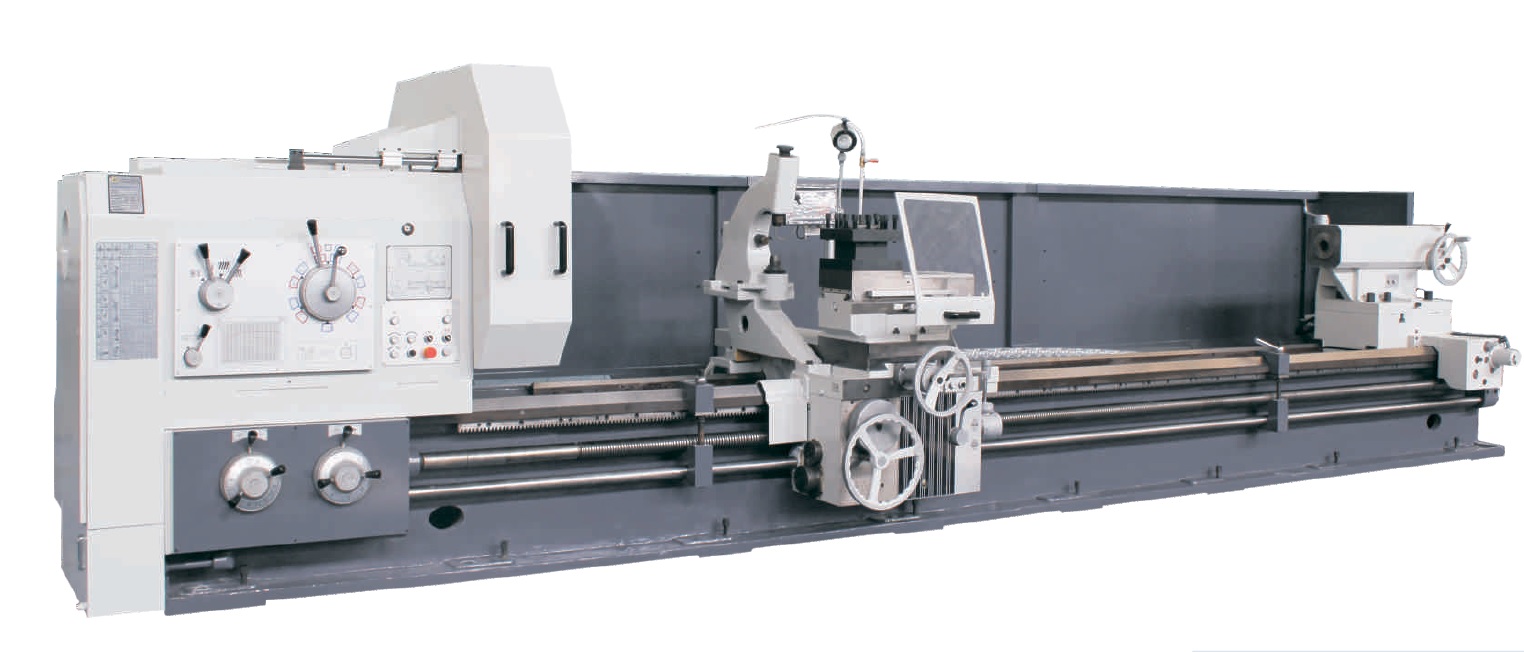

Особенности тяжелого токарного станка AL 1600B:
- станки серии AL 1600B подходят для токарной обработки внутренней и наружной цилиндрических поверхностей, конусных поверхностей и других тел вращения. На токарных станках AL 1600B возможно получение всех метрических, дюймовых, модульных и питчевых резьб, а также точить канавки.
- прочная станина, высокая жесткость, высокая мощность шпинделя, широкий диапазон скоростей позволяет применять станок для силовой обработки.
- AL 1600B подходит для производительной обработки деталей большого и среднего размера, отливок, деталей из чугуна и цветных металлов.
- литая чугунная станина изготовлена с внутренними ребрами жесткости, что повышает жесткость. Направляющие станка проходят поверхностную закалку ТВЧ и шлифовку с последующим ручным шабрением, также на направляющие защищены от повышенного износа тефлоновывыми вставками – улучшает динамические характеристики, уменьшает как коэффициент трения, продляет срок службы станка без потери точностных характеристик.
- шпиндель комплектуется подшипниками только лучших мировых брендов. Коробка шпинделя имеет симметричную структуру, чтобы обеспечить равномерную термическую деформацию и избежать смещения центра шпинделя, также используется масляная ванна. Передний конец шпинделя имеет трехопорную конструкцию двухрядного радиально-упорного шарикоподшипника, что повышает точность и жесткость. Шестерни в передней бабке закалены и отшлифованы - обеспечивает точную передачу и низкий уровень шума. Шпиндель в тяжелом токарном станке AL 1600B обладает свойствами низкого повышения температуры, небольшой термической деформации и высокой точности, что позволяет шпинделю поддерживать стабильную точность при длительной эксплуатации.
- в базовой комплектации станок сквозное отверстие шпинделя - Ø130 мм; количество диапазонов скоростей шпинделя – 33; направляющие станины имеют V-форму, ширина станины составляет 755 мм; максимальный вес заготовки составляет 6 тонн, опционально возможно увеличить максимальный вес заготовки до 8 тонн.
Стандартная комплектация:
- мощный патрон с 4-мя независимыми кулачками;
- люнет подвижный (при длине РМЦ более 3-х метров);
- люнет неподвижный (при длине РМЦ более 3-х метров);
- задняя бабка;
- центр не вращающийся;
- резцедержатель 4-х позиционный;
- система подачи СОЖ;
- лампа освещения рабочей зоны;
- опорные башмаки и регулировочные винты;
- руководство по эксплуатации.
Опциональная комплектация:
- устройство цифровой индикации (УЦИ);
- защитный кожух патрона;
- защитный кожух суппорта;
- тыльный защитный кожух от брызг;
- люнет подвижный, люнет неподвижный (различных диаметров);
- система быстрой смены инструмента;
- конусная линейка.
Параметр |
Единица измерения |
AL 1600B |
Макс. Ø обработки над станиной |
мм |
1640 |
Макс. Ø обработки над суппортом |
мм |
1250 |
Расстояние межцентровое |
мм |
1500/2000/3000/4000/5000/ 6000/8000/10000/12000 |
Максимальная длина точения |
мм |
1300/1800/2800/3800/4800/ 5800/7800/9800/11800 |
Ширина станины |
мм |
755 |
Макс. допустимая нагрузка на станок |
кг |
6000 (опционально 8000) |
Тип шпинделя |
- |
А2-15(8хМ22) |
Сквозное отверстие шпинделя |
мм |
130 |
Конус шпинделя |
- |
140 |
Частота вращения шпинделя |
мин-1 |
Вперед 3,15-315; реверс 3,5-291 |
Число ступеней |
|
Вперед 21; реверс 12 |
Подачи по осям X/Z |
- |
56/56 |
Диапазон подач |
мм |
Продольная: 0.1-12; поперечная: 0.05-6; резцедержкой: 0.025-3 |
Метрическая резьба |
мм |
1-120 (44) |
Дюймовая резьба |
витк/дюйм |
28-1/4 (31) |
Модульная резьба |
МР |
0,5-60 (45) |
Питчевая резьба |
DP |
1/2-56 (38) |
Скорость ускоренной подачи |
мм/мин |
Продольная:3750 поперечная: 1870 резцедержкой: 935 |
Перебег суппорта относительно центра шпинделя |
мм |
48 |
Угол поворота суппорта |
° |
±90° |
Поперечный ход суппорта |
мм |
630 |
Ход салазок |
мм |
300 |
Сечение хвостовика инструмента |
мм |
45х45 |
Диаметр пиноли задней бабки |
мм |
160 |
Ход пиноли |
мм |
300 |
Конус пиноли задней бабки |
|
МТ6 |
Мощность электродвигателя главного привода |
кВт |
22 |
