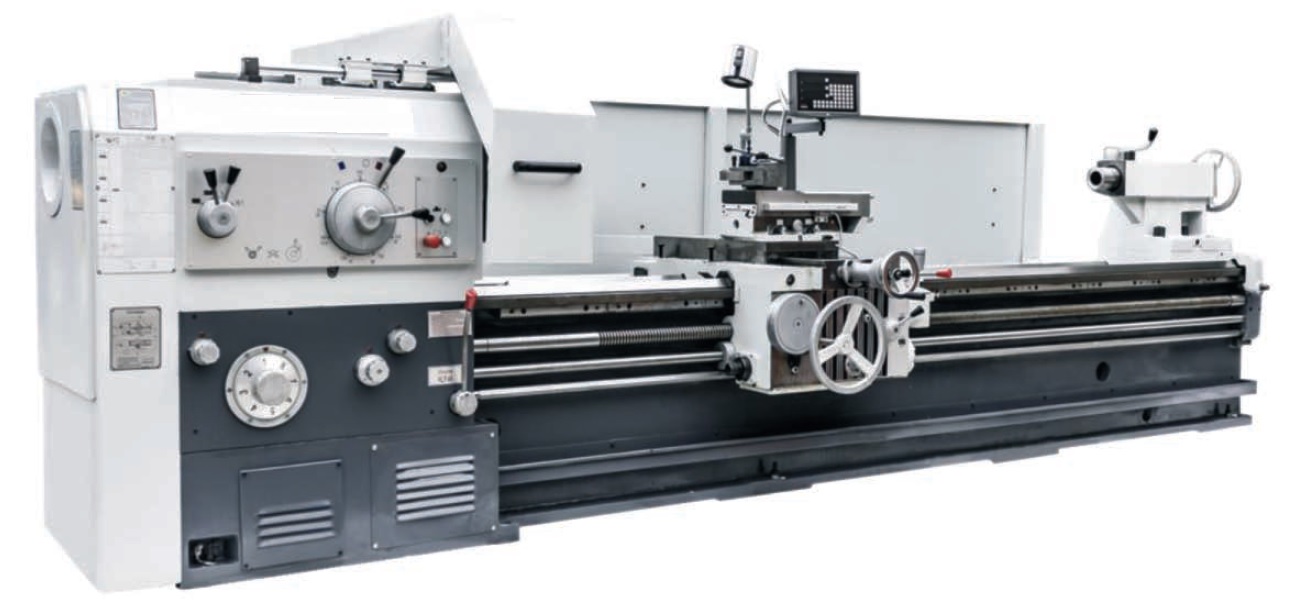

Токарный станок серии AL 800

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Макс. Ø обработки над станиной (мм): 450
  • Макс. Ø обработки над суппортом (мм): 250
  • Макс. Ø обработки в выточке (мм): 560

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет

Параметр

Единица

измерения

AL 800

Макс. Ø обработки над станиной

мм

800

Макс. Ø обработки над суппортом

мм

480

Расстояние межцентровое

мм

1500/2000/3000/4000/5000/

6000/8000

Максимальная длина точения

мм

1350/1850/2850/3850/4850/

5850/7850

Ширина станины

мм

600

Макс. допустимая нагрузка на станок

кг

3000

Тип шпинделя

-

С11(опция С15)

Сквозное отверстие шпинделя

мм

100 (опция 140)

Конус шпинделя

-

120

Частота вращения шпинделя

мин-1

Вперед 6-750; реверс 10-775

Число ступеней

Вперед 18; реверс 6

 Диапазон продольных подач

мм/об

0,1-24.32(64)

 Диапазон поперечных подач

мм/об

0,1-12.16(64)

Метрическая резьба

мм

1-240 (50)

Дюймовая резьба

витк/дюйм

14-1 (26)

Модульная резьба

МР

0,5-120 (53)

Питчевая резьба

DP

28-1 (24)

Скорость ускоренной подачи

мм/мин

 4000

Перебег суппорта относительно  центра шпинделя

мм

33

Угол поворота суппорта

°

±90°

Поперечный ход суппорта

мм

500

Ход салазок

мм

200

Сечение хвостовика инструмента

мм

32х32

 Диаметр пиноли задней бабки

мм

100

Ход пиноли

мм

250

Конус пиноли задней бабки

МТ6

Мощность электродвигателя главного привода

кВт

11

Особенности токарного станка AL 800:

- станки серии AL 800 подходят для токарной обработки внутренней и наружной цилиндрических поверхностей, конусных поверхностей и других тел вращения. На токарных станках AL 800 возможно получение всех метрических, дюймовых, модульных и питчевых резьб, а также точить канавки.

- прочная станина, высокая жесткость, высокая мощность шпинделя, широкий диапазон скоростей позволяет применять станок для силовой обработки.

-  AL 800  подходит для производительной  обработки деталей большого и среднего размера, отливок, деталей из чугуна и цветных металлов.

- литая чугунная станина изготовлена  с внутренними ребрами жесткости, что повышает жесткость.  Направляющие станка проходят поверхностную закалку ТВЧ и шлифовку с последующим ручным шабрением, также на направляющие  защищены от повышенного износа тефлоновывыми вставками – улучшает динамические характеристики, уменьшает как коэффициент трения, продляет срок службы станка без потери точностных характеристик.

- шпиндель комплектуется подшипниками только лучших мировых брендов. Коробка шпинделя имеет симметричную структуру, чтобы обеспечить равномерную термическую деформацию и избежать смещения центра шпинделя,  также используется масляная ванна. Передний конец шпинделя имеет трехопорную конструкцию двухрядного радиально-упорного шарикоподшипника, что повышает точность и жесткость. Шестерни в передней бабке закалены и отшлифованы  - обеспечивает точную передачу и низкий уровень шума.  Шпиндель в станке серии AL 800 обладает свойствами низкого повышения температуры, небольшой термической деформации и высокой точности, что позволяет шпинделю поддерживать стабильную точность при длительной эксплуатации.

- в базовой комплектации станок сквозное отверстие шпинделя - Ø100 мм; количество диапазонов скоростей шпинделя – 18;  направляющие станины имеют V-форму, ширина  станины составляет 600мм; максимальный вес заготовки составляет 3 тонны.



Стандартная комплектация:

- патрон трёхкулачковый;

- люнет подвижный (при длине РМЦ более 2-х метров);

- люнет неподвижный (при длине РМЦ более 2-х метров);

- задняя бабка;

- центр не вращающийся;

- резцедержатель 4-х позиционный;

- система подачи СОЖ;

- лампа освещения рабочей зоны;

- опорные башмаки и регулировочные винты;

- руководство по эксплуатации.





Опциональная комплектация:

- патрон 4-х кулачковый;

- планшайба;

- устройство цифровой индикации (УЦИ);

- защитный кожух патрона;

- защитный кожух суппорта;

- тыльный защитный кожух от брызг;

- люнет подвижный, люнет неподвижный (различных диаметров);

- система быстрой смены инструмента;

- конусная линейка.
