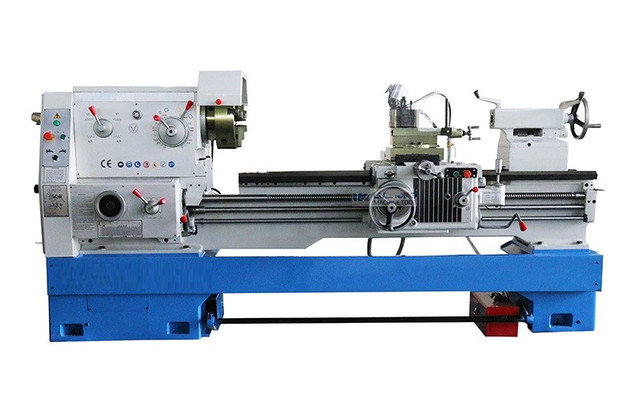

Токарный станок серии СА6161/CA6166
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Макс. Ø обработки над станиной (мм): 560
- Макс. Ø обработки над суппортом (мм): 350
- Макс. Ø обработки в выточке (мм): 900
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
| CA6161 CA6261 CA6161B CA6261B CA6161C CA6261C |
CA6166 CA6266 CA6166B CA6266B CA6166C CA6266C |
|||||
| Макс. Ø обработки над станиной | 610mm | 660mm | ||||
| Макс. Ø обработки над суппортом | 370mm | 400mm | ||||
| Макс. Ø обработки в выточке | —— | 830mm | —— | 880mm | ||
| Полезная ширина выточки | —— | 210mm | —— | 210mm | ||
| Расстояние межцентровое | 750/1000/1500/2000/2200/3000/4000mm | |||||
| Расстояние между направляющими | 400mm | |||||
| Сечение хвостовика инструмента, мм | 25×25mm | |||||
| Шпиндель |
Диапазон частот вращения шпинделя | 10-1400 мин-1/16-1400 мин-1 (24 ступени) | ||||
| Отверстие в шпинделе | 52 мм, (80мм )/ (105 мм) | |||||
| Конус шпинделя | Морзе No.6(MT6)(Φ90 1:20)[Φ113:20] | |||||
| Подача | Диапазон подач | 64 (продольных и поперечных) | ||||
| Метрическая резьба | (1-192мм) /44 | |||||
| Дюймовая резьба | (1-24tpi) /21 | |||||
| Модульная резьба | 0.25-48 / 39 | |||||
| Питчевая резьба | 1-96DP /37 | |||||
| Задняя бабка | Ход пиноли | 150 мм | ||||
| Диаметр пиноли задней бабки, мм | 75 мм | |||||
| Конус пиноли | NO.5 (MT5) | |||||
| Мощность электродвигателя главного привода, кВт | 7,5 кВт | |||||
| Габариты | Габариты для РМЦ 1000 мм | 2650×1140×1750 | 2650×1140×1750 | |||
| Габариты для РМЦ 1500 мм | 3150×1140×1750 | 3150×1140×1750 | ||||
| Габариты для РМЦ 2000 мм | 3650×1140×1750 | 3650×1140×1750 | ||||
| Габариты для РМЦ 2200 мм | 4030×1140×1750 | 4030×1140×1750 | ||||
| Брутто/нетто, кг | РМЦ 1000 мм | 2380 2250 | 2570 2450 | |||
| РМЦ 1500 мм | 2577 2437 | 2810 2640 | ||||
| РМЦ 2000 мм | 2940 2787 | 3050 2880 | ||||
| РМЦ 2200 мм | 3120 2970 | 3390 3180 | ||||
Основные эксплуатационные характеристики:
1. Станина, шпиндельная бабка, задняя бабка, станка серии CA6161/СА6166 перед сборкой проходят процесс шабрения, после чего производится тщательное тестирование, что позволяет выдержать точность и стабильность работы станка CA6161/СА6166 на протяжении всего периода эксплуатации.
2 .Станины станков этой серии изготовлены из высокопрочного чугуна, с добавлением меди и хрома, ширина станины 400 мм, глубина закалки направляющих станины составляет 4 мм, что имеет положительный эффект на повышенную износостойкость и устойчивость станка.
3. Коробка скоростей станка имеет масляное охлаждение, что положительно влияет на рассеивание тепла и чистоту узла, увеличивает срок службы подшипника и редуктора.
4 Диаметр отверстия шпинделя в стандартном исполнении составляет 52 мм, шпиндель станка комплектуется спецподшипниками, снижает уровень шума и увеличивает продолжительность эксплуатации станка .
5 Для гарантии износостойкости и сохранение точности перемещений в станке используется винт-гайка, гайка изготовлена из высококачественного бронзового сплава.
6. Станок оснащён четырехпозиционным резцедержателем, размер хвостовика инструмента: 25x25 мм.
Применение:
1. Токарный станок серии CA подходит для обработки внутренних и внешних поверхностей изделий цилиндрической формы, конических поверхностей и других тел вращения: точения различных видов резьб - метрических, дюймовых, модульных, шаговых и питчевых. Также может выполняться работу по сверлению и растачиванию отверстий различных глубин и диаметров. Токарный станок CA6161/СА6166 широко используется для точения различных видов валов, фланцев и обработки прутка.
2. Ширина станины станков этой серии составляет 400 мм, имеет высокую жесткость, поверхность направляющих подвержена закалке ТВЧ.
3. Для удобства работы станок оснащён механизмом ускоренных перемещений, управление осуществляется одним рычагом.
4 Конструкция и компоновка станка позволяют вести обработку с высоким КПД.
5 Завод изготовитель в строг
ом соответствии проводит процедуры испытаний и калибровки, для обеспечения высокой точности и надежности станка.
