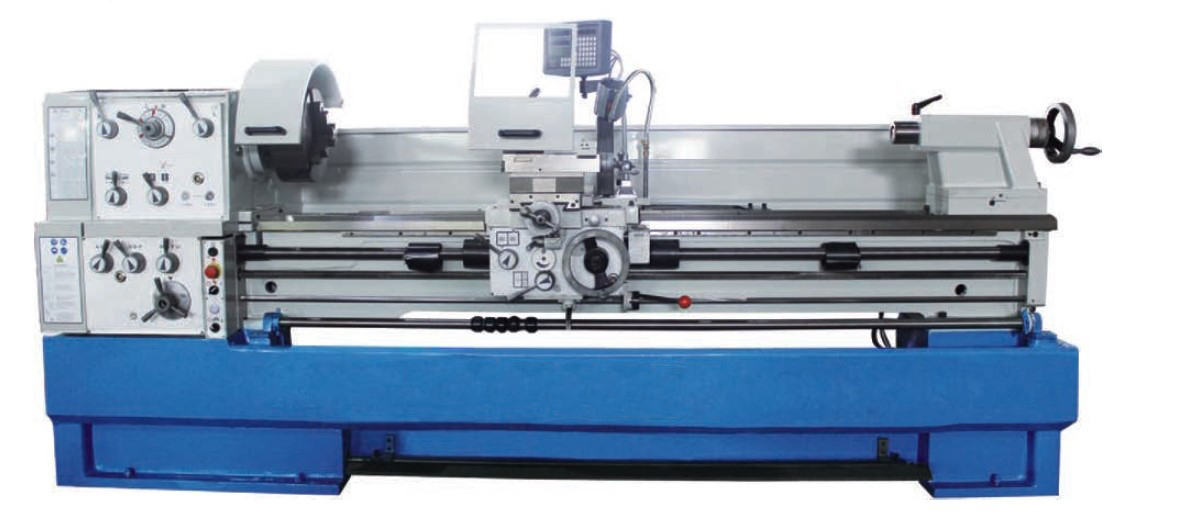

Универсальный токарно-винторезный станок CL-410_CL-460
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Макс. Ø обработки над станиной (мм): 410
- Макс. Ø обработки над суппортом (мм): 220
- Макс. Ø обработки в выточке (мм): 640
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
| Пареметр | Значение | CL-410 | CL-460 |
| Макс. Ø обработки над станиной | мм | 410 | 460 |
| Макс. Ø обработки над суппортом | мм | 220 | 270 |
| Макс. Ø обработки в выточке | мм | 640 | 690 |
| Расстояние межцентровое | мм | 1000/1500/2000 | 1000/1500/2000 |
| Размер выточки | мм | 165 | 165 |
| Ширина станины | мм | 300 | 300 |
| Тип шпинделя | D1-6 | D1-6 | |
| Сквозное отверстие шпинлделя | мм | 58 | 58 |
| Конус шпинделя | MT6 | MT6 | |
| Частота вращения (число передач) | мин-1 | 25-2000 (12) | 25-2000 (12) |
| Ход салазок | мм | 128 | 128 |
| Поперечный ход (ось Х) | мм | 285 | 285 |
| Размер хвостовика инструмента | мм | 25x25 | 25x25 |
| Шаг ШВП | 40x4TPI () | 40x4TPI () | |
| Диапазон продольных подач | мм/об | 0,031-1,7 /42 | 0,031-1,7 /42 |
| Диапазон поперечных подач | мм/об | 0,014-0,784/ 42 | 0,014-0,784/ 42 |
| Метрическая резьба | мм | 0,1-14 /41 | 0,1-14 /41 |
| Дюймовая резьба | витк/дюйм | 2-212 /60 | 2-212 /60 |
| Питчевая резьба | DP | 4-112 / 50 | 4-112 / 50 |
| Модульная резьба | МР | 0,1-7 / 34 | 0,1-7 / 34 |
| Диаметр пиноли задней бабки | мм | 60 | 60 |
| Ход пиноли | мм | 130 | 130 |
| Конус пиноли задней бабки | МТ4 | МТ4 | |
| Мощность электродвигателя главного привода | кВт | 5,5 | 5,5 |
| Мощность электродвигателя подачи СОЖ | кВт | 0,1 | 0,1 |
| Габаритные размеры | см | 220/275/235х108х134 | 220/275/325х108х137 |
| Размеры в упаковке | см | 225/280/330х112х162 | 225/280/330х112х162 |
| Вес нетто | кг | 1580/1745/1900 | 1645/1810/1965 |
| Вес брутто | кг | 1844/2049/2229 | 1910/2115/2295 |
Основные эксплуатационные характеристики:
1. Станина, шпиндельная бабка, задняя бабка, станка серии CL-410 перед сборкой проходят процесс шабрения, после чего производится тщательное тестирование, что позволяет выдержать точность и стабильность работы станка CL-410 на протяжении всего периода эксплуатации.
2 .Станины станков этой серии изготовлены из высокопрочного чугуна, с добавлением меди и хрома, ширина станины 300 мм, глубина закалки направляющих станины составляет 4 мм, что имеет положительный эффект на повышенную износостойкость и устойчивость станка.
3. Коробка скоростей станка имеет масляное охлаждение, что положительно влияет на рассеивание тепла и чистоту узла, увеличивает срок службы подшипника и редуктора.
4 Диаметр отверстия шпинделя в стандартном исполнении составляет 58 мм, шпиндель станка комплектуется спецподшипниками, снижает уровень шума и увеличивает продолжительность эксплуатации станка .
5 Для гарантии износостойкости и сохранение точности перемещений в станке используется винт-гайка, гайка изготовлена из высококачественного бронзового сплава.
6. Станок оснащён четырехпозиционным резцедержателем, размер хвостовика инструмента: 25x25 мм.
Применение:
1. Токарный станок серии CL подходит для обработки внутренних и внешних поверхностей изделий цилиндрической формы, конических поверхностей и других тел вращения: точения различных видов резьб - метрических, дюймовых, модульных, шаговых и питчевых. Также может выполняться работу по сверлению и растачиванию отверстий различных глубин и диаметров. Токарный станок CL-410 широко используется для точения различных видов валов, фланцев и обработки прутка.
2. Ширина станины станков этой серии составляет 360 мм, имеет высокую жесткость, поверхность направляющих подвержена закалке ТВЧ.
3. Для удобства работы станок оснащён механизмом ускоренных перемещений, управление осуществляется одним рычагом.
4 Конструкция и компоновка станка позволяют вести обработку с высоким КПД.
5 Завод изготовитель в строгом соответствии проводит процедуры испытаний и калибровки, для обеспечения высокой точности и надежности станка.
