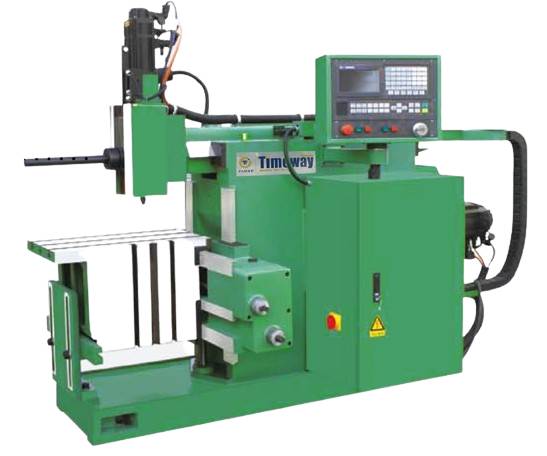

Строгальный станок c ЧПУ SMK-630 — это усовершенствованная конструкция продольно-строгального станка, предназначен для получения различных плоских и фасонных поверхностей, он подходит как для мелкосерийного, так и для производства массового производства. Подача и основное движение для резки металла машины осуществляются гидравлическим приводом с плавной передачей, а их скорость можно регулировать бесступенчато. Строгальный станок оснащен предохранительным устройством от перегрузки, легко запускается и останавливается при небольшом превышении заданного усилия. При этом станок может удовлетворить потребности в точной обработке, интенсивной и непрерывной резке - благодаря высокой жесткости конструкции, большому усилию резания, высокой точности преобразования, низкой температуре нагрева масла. Стол станка может перемещаться вертикально и горизонтально, а инструментальная головка оснащена подъемным устройством. Установленная система ЧПУ повышает гибкость и скорость настройки, обеспечивает высокую точность, установлен серводвигатель переменного тока большой мощности, жесткая конструкция.
Технические характеристики строгального станка с ЧПУ SMK-630:
|
Параметр |
Ед. измерения |
SMK-630 |
|
Ход ползуна |
мм |
630 |
|
Макс. диапазон горизонтального перемещения стола |
мм |
630 |
|
Высота ползуна над рабочей поверхностью стола, |
мм |
385 |
|
Макс. диапазон вертикального перемещения стола |
мм |
360 |
|
Размер стола (длина*ширина) |
мм |
630x400 |
|
Максимальная длина хода инструментальной головки |
мм |
120 |
|
Максимальный угол поворота инструментальной головки |
градус |
±60⁰ |
|
Макс. сечение инструмента |
мм |
20x30 |
|
Количество возвратно-поступательных движений ползуна в минуту |
мм/дв.ход |
14-80 |
|
Диапазон подач рабочего стола (Горизонтальный/Вертикальный) |
мм |
0,2-2,5/0-1 |
|
Ширина Т-образного паза для установки по центру |
мм |
18 |
|
Мощность главного двигателя |
кВт |
3 |
|
Мощность двигателя для ускоренного перемещения стола |
кВт |
0,75 |
|
Вес |
кг |
1750 |
|
Габаритные размеры |
мм |
2000х1300х1550 |
|
Параметры точности |
|
|
|
Плоскостность обработанной поверхности на испытуемой заготовке |
мм |
0,03 |
|
Параллельность обработанной поверхности испытуемой заготовки основанию |
мм |
0,04 |
|
Параллельность обработанной поверхности с одной стороны поверхности с другой стороны испытуемой заготовки |
мм |
0,06 |
|
Вертикальность обработанной боковой поверхности со стороны испытуемой заготовки относительно основания |
мм |
0,03 |
|
Шероховатость |
мкм |
Ra 6.3 |
