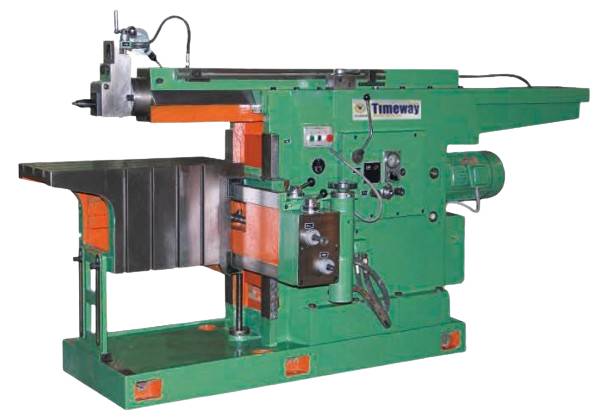

Строгальный станок SM-900H предназначен для получения различных плоских и фасонных поверхностей, он подходит как для штучного, так и для мелкосерийного производства. Подача и основное движение для резки металла машины осуществляются гидравлическим приводом с плавной передачей, а их скорость можно регулировать бесступенчато. Строгальный станок оснащен предохранительным устройством от перегрузки, легко запускается и останавливается при небольшом превышении заданного усилия. При этом станок может удовлетворить потребности в точной обработке, интенсивной и непрерывной резке - благодаря высокой жесткости конструкции, большому усилию резания, высокой точности преобразования, низкой температуре нагрева масла. Стол станка может перемещаться вертикально и горизонтально, а инструментальная головка оснащена подъемным устройством. Эргономическое расположение органов управления станка обеспечивают быструю настройку и удобство в работе.
Технические характеристики поперечно-строгального станка SM-900H:
|
Параметр |
Ед. измерения |
SM-900H |
|
Ход ползуна |
мм |
900 |
|
Макс. диапазон горизонтального перемещения стола |
мм |
600 |
|
Высота ползуна над рабочей поверхностью стола, |
мм |
450 |
|
Макс. диапазон вертикального перемещения стола |
мм |
400 |
|
Размер стола (длина*ширина) |
мм |
900х400 |
|
Максимальная длина хода инструментальной головки |
мм |
150 |
|
Максимальный угол поворота инструментальной головки |
градус |
±60⁰ |
|
Макс. сечение инструмента |
мм |
22x30 |
|
Пределы горизонтальных подач стола |
мм/дв.ход |
0.25-1.8 |
|
Горизонтальная подача столом |
|
бесступенчато |
|
Макс. рабочее усилие |
КН |
1500 |
|
Макс. нагрузка на рабочий стол |
кг |
200 |
|
Скорость движения рабочего стола (Горизонтальный/Вертикальный) |
м/мин |
1,5/35 |
|
Ширина Т-образного паза для установки по центру |
мм |
18 |
|
Мощность главного двигателя |
кВт |
4 |
|
Мощность двигателя для ускоренного перемещения стола |
кВт |
0,75 |
|
Вес |
кг |
2500 |
|
Габаритные размеры |
мм |
2670х1350х1600 |
|
Параметры точности |
|
|
|
Плоскостность обработанной поверхности на испытуемой заготовке |
мм |
0,03 |
|
Параллельность обработанной поверхности испытуемой заготовки основанию |
мм |
0,04 |
|
Параллельность обработанной поверхности с одной стороны поверхности с другой стороны испытуемой заготовки |
мм |
0,06 |
|
Вертикальность обработанной боковой поверхности со стороны испытуемой заготовки относительно основания |
мм |
0,03 |
|
Шероховатость |
мкм |
Ra 6.3 |
