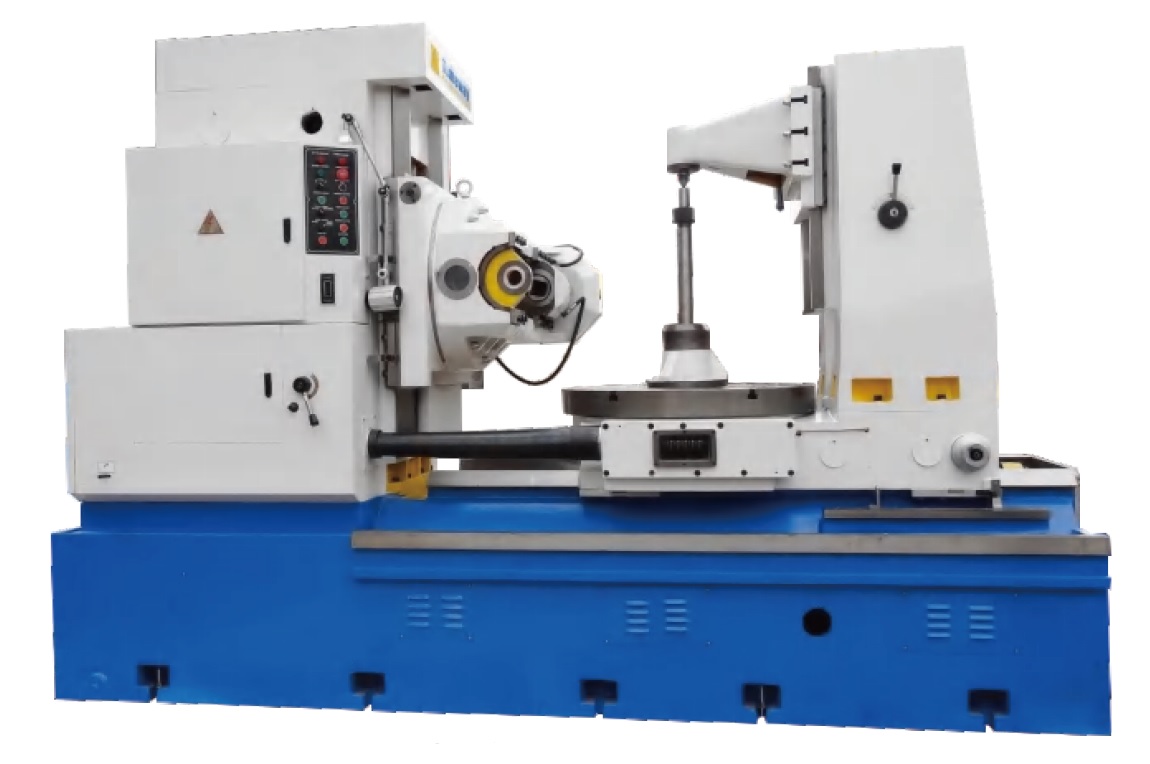

Зубофрезерный станок GH-1600
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Наибольший диаметр нарезаемого колеса (мм): 500
- Наибольший модуль нарезаемого колеса (мм): 8
- Наибольшая длина зуба нарезаемых колёс (мм): 250
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Параметр |
Ед. изм. |
GH-1600 |
GH-1600A |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
1300 |
1600 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
1600 |
1600 |
|
Наибольший модуль нарезаемого колеса |
мм |
16/20 |
24 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
450 |
1100 |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
280/320 |
325/360 |
|
Диаметр стола |
мм |
1100 |
1450 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
19-124 (7 ступеней) |
10-92 (безступенчато) |
|
Максимальное осевое перемещение шпинделя с фрезой |
мм |
100 |
140 |
|
Мощность электродвигателя главного привода |
кВт |
15 |
22 |
|
Конус шпинделя |
- |
МТ6 |
МТ6 |
|
Расстояние между фрезой и центром стола |
мм |
200-700 |
680-1830 |
|
Расстояние между осями стола и фрезы |
мм |
200-910 |
10-1000 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
500-900 |
985-1985 |
|
Диаметр отверстия в столе |
мм |
260 |
260 |
|
Максимальный угол поворота держателя инструмента |
⁰ |
±60⁰ |
±45⁰ |
|
Диаметр инструментальной оправки |
мм |
32,40,50 |
32,40,50,60,80 |
|
Макс. нагрузка на стол |
кг |
3500 |
10000 |
|
Габаритные размеры |
мм |
4380х2390х2500 |
7350х2850х4550 |
|
Вес брутто/нетто |
кг |
17500/16000 |
32000/33000 |
Купить зубофрезерный станок GH 1600
Зубофрезерный станок GH-1600 - это универсальный полуавтоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
