Купить зубофрезерный станок GH 2000

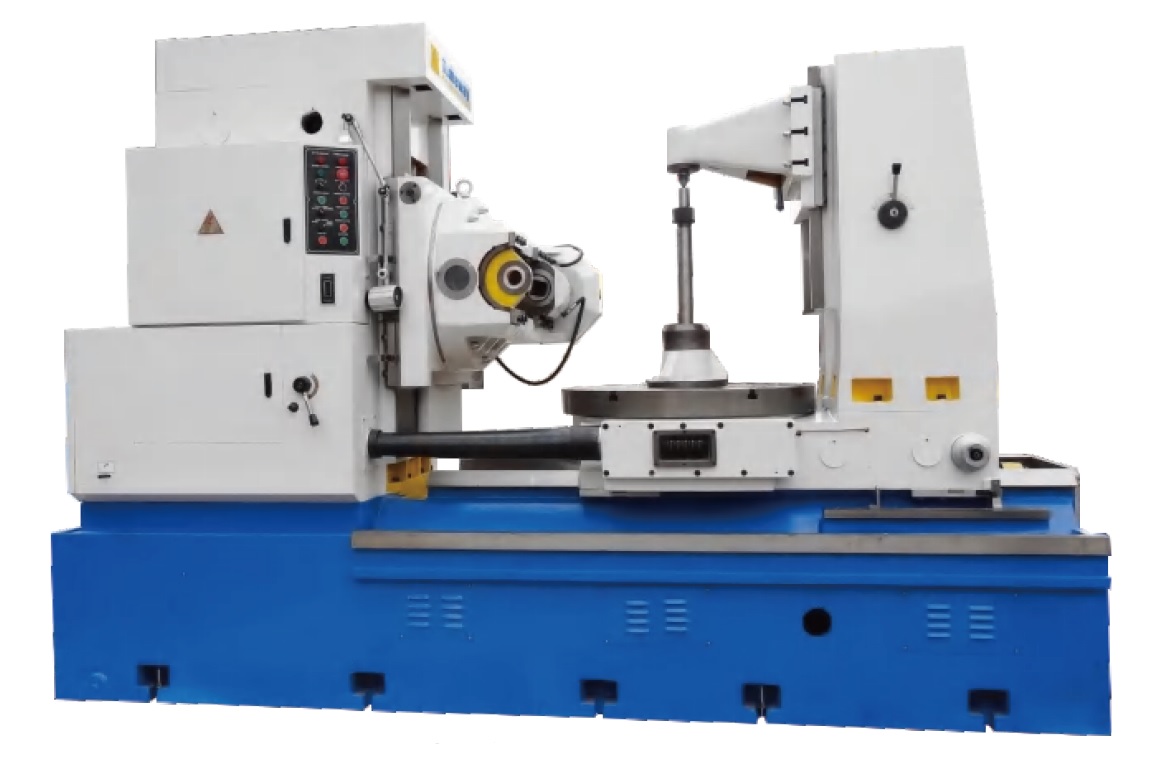

Зубофрезерный станок GH-2000 - это универсальный полуавтоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
Технические характеристики GH-2000:
|
Параметр |
Ед. изм. |
GH-2000 |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
2000 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
2000 |
|
Наибольший модуль нарезаемого колеса |
мм |
24 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
1100 |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
325/360 |
|
Диаметр стола |
мм |
1650 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
10-92 (бесступенчато) |
|
Максимальное осевое перемещение шпинделя с фрезой |
мм |
140 |
|
Мощность электродвигателя главного привода |
кВт |
22 |
|
Конус шпинделя |
- |
МТ6 |
|
Расстояние между фрезой и центром стола |
мм |
680-1830 |
|
Расстояние между осями стола и фрезы |
мм |
10-1200 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
985-1985 |
|
Диаметр отверстия в столе |
мм |
260 |
|
Максимальный угол поворота держателя инструмента |
⁰ |
±45⁰ |
|
Диаметр инструментальной оправки |
мм |
27,32,40,50 |
|
Макс. нагрузка на стол |
кг |
20000 |
|
Габаритные размеры |
мм |
7350х2850х4550 |
|
Вес брутто/нетто |
кг |
32000/33000 |
