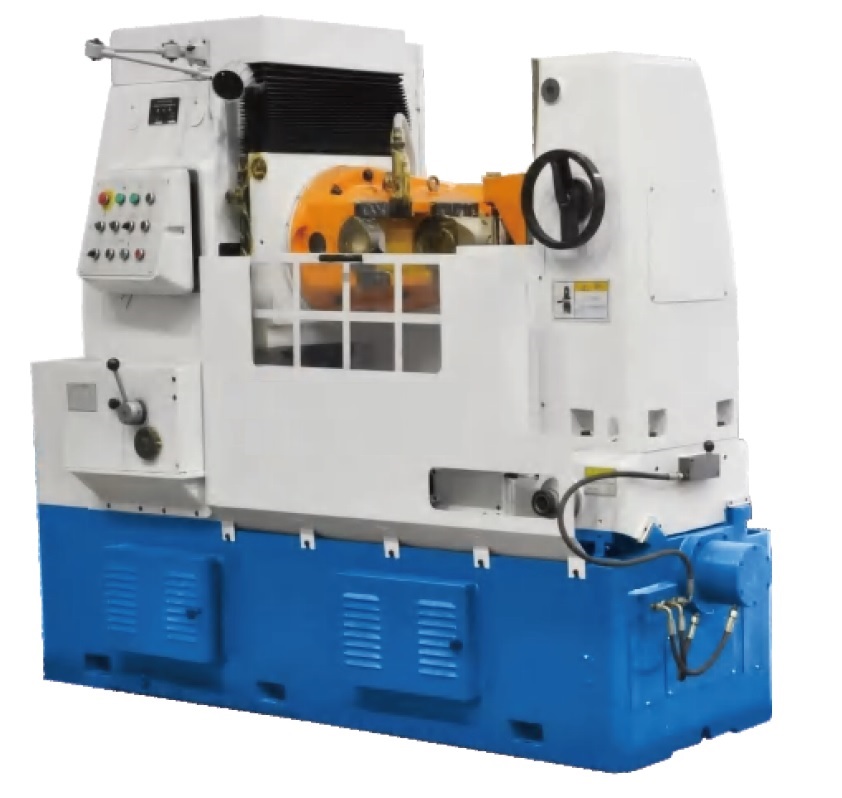

Купить зубофрезерный станок GH 800
Зубофрезерный станок GH-800 - это универсальный полуавтоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
Технические характеристики GH-800:
|
Параметр |
Ед. изм. |
GH-800 |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
620 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
800 |
|
Наибольший модуль нарезаемого колеса |
мм |
8/10 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
300 |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
180/175 |
|
Диаметр стола |
мм |
625 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
40-250 (9 ступеней) |
|
Максимальное осевое перемещение шпинделя с фрезой |
мм |
55 |
|
Мощность электродвигателя главного привода |
кВт |
5,5 |
|
Конус шпинделя |
- |
МТ5 |
|
Расстояние между фрезой и центром стола |
мм |
240-590 |
|
Расстояние между осями стола и фрезы |
мм |
50-500 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
400-720 |
|
Диаметр отверстия в столе |
мм |
80 |
|
Максимальный угол поворота держателя инструмента |
⁰ |
240⁰ |
|
Диаметр инструментальной оправки |
мм |
22,27,32, 40 |
|
Диаметр оправки обрабатываемой детали |
мм |
35 |
|
Габаритные размеры |
мм |
2600х1400х1940 |
|
Вес брутто/нетто |
кг |
6300/5700 |
