Зубофрезерный станок GHB-200
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Наибольший диаметр нарезаемого колеса (мм): 500
- Наибольший модуль нарезаемого колеса (мм): 8
- Наибольшая длина зуба нарезаемых колёс (мм): 250
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Параметр |
Ед. изм. |
GHB-200 |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
200 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
200 |
|
Наибольший модуль нарезаемого колеса |
мм |
6 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
170 |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
140/140 |
|
Диаметр стола |
мм |
320 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
79-498 (9 ступеней) |
|
Максимальное осевое перемещение шпинделя с фрезой |
мм |
95 |
|
Мощность электродвигателя главного привода |
кВт |
7,5 |
|
Конус шпинделя |
- |
МТ5 |
|
Расстояние между фрезой и центром стола |
мм |
260-430 |
|
Расстояние между осями стола и фрезы |
мм |
30-175 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
310-510 |
|
Диаметр отверстия в столе |
мм |
80 |
|
Максимальный угол поворота держателя инструмента |
⁰ |
240⁰ |
|
Диаметр инструментальной оправки |
мм |
22,27,32, 40 |
|
Диаметр оправки обрабатываемой детали |
мм |
30 |
|
Габаритные размеры |
мм |
2280х1600х1730 |
|
Вес брутто/нетто |
кг |
4300/3500 |
Купить зубофрезерный станок GHB 200

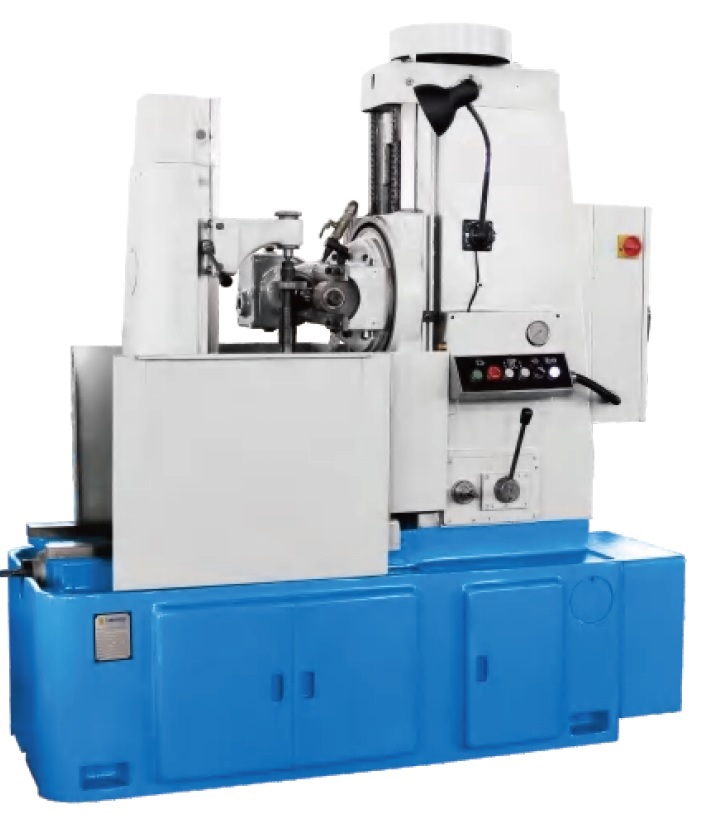

Зубофрезерный станок GHB-200 - это универсальный полуавтоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
Пусконаладка (ввод в эксплуатацию)
Условия проведения пусконаладочных работ.
- Может входить в стоимость поставки или оплачиваться отдельно.
- Сроки выполнения в течение 7 дней после поставки.
Этапы работ
- Проверка комплектации и целостности оборудования.
- Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
- Настройка программного обеспечения (если требуется).
- Тестовый запуск и изготовление детали.
- Обучение персонала (базовый инструктаж).
Требования к заказчику
- Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
- Необходимость присутствия технического персонала клиента.
Гарантийное обслуживание
Срок гарантии 12–24 месяца - по согласованию с Заказчиком.
Условия гарантии
- Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
- Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..
Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..
Сервисное обслуживание
Виды сервисных работ
- Плановое ТО (рекомендуемая периодичность).
- Ремонт и замена изношенных узлов.
- Диагностика и профилактика.
Сервисные пакеты
- Расширенная сервисная поддержка на 1 год.
Сроки реагирования - выезд специалиста в течение 48 часов.
Запасные части и расходники
Сроки поставки запчастей (наличие на складе, под заказ).
Доставка
Варианты доставки
Самовывоз
- Склад находиться в Московской области
- График работы с 09.00 до 18.00.
- Необходимо согласовать заранее.
Транспортной компанией
- Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
- Возможность выбора ТК клиентом
Собственной логистикой
- Доставка по Москве и в другие регионы по согласованию с Заказчиком.
- Стоимость согласовывается в индивидуальном порядке.
Особенности доставки станков
- Требуется спецтранспорт (для тяжелых , негабаритных станков.
- Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
- Упаковка (деревянная обрешетка, защита от влаги и т. д.).
Таможенное оформление (для международных поставок)
- Берем на себя все таможенные очистки.
Сроки доставки
- Среднее время обработки заказа «1–3 рабочих дня».
- Зависимость сроков от региона.
Оплата
Для юрлиц
Безналичный расчет
Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928
Отсрочка платежа для Гос. компаний
Условия оплаты
Первый заказ
- 30% - предоплата после заключения договора
- 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
- 30% - после письменного уведомления о приходе на таможенный терминал
- 10% - после подписания акта проведения ПНР
Постоплата (для постоянных клиентов)
Лизинг
Мы обеспечиваем полное сопровождение сделки
от выбора и продажи оборудования - до запуска и сервисного обслуживания
-
Более 15 лет
Опыт поставок промышленного оборудования
-
24 месяца
Возможность воспользоваться увеличенной гарантией
-
48 часов
С момента обращения до прибытия специалиста
-
Программирование станков с ЧПУ
-
Наладка станков любой сложности
-
Создание технологических процессов и обучение
-
Обеспечим бесперебойную работу производства!
