Купить зубофрезерный станок GHK 200

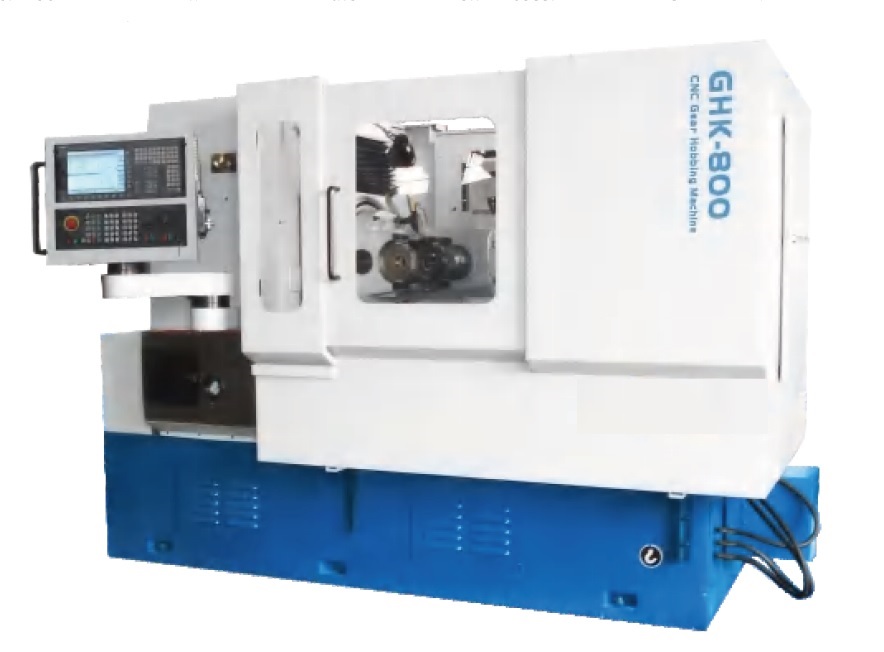

Зубофрезерный станок GHK-200 - это универсальный автоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
Серия GHK отличается от серии GHB наличием установленной системы ЧПУ. В стандартной комплектации станок оснащён системой SIEMENS 828D, серводвигателем для управления осевой подачей и радиальной подачей стола, он может реализовать двухосную подачу для обработки различных заготовок различной сложности. Станок оснащен двумя сервоосями с ЧПУ: осевая подача - ось Z, радиальная подача- ось X.
Технические характеристики GHK-200:
|
Параметр |
Ед. изм. |
GHK-200 |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
200 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
200 |
|
Наибольший модуль нарезаемого колеса |
мм |
6 |
|
Минимальное количество зубьев для фрезерования |
зуб |
8-64 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
170 |
|
Радиальное перемещение стола по оси X |
мм |
145 |
|
Вертикальное перемещение ползуна стойки инструмента по оси Z |
мм |
170 |
|
Максимальный угол поворота стойки инструмента |
⁰ |
±45⁰ |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
140/140 |
|
Ход фрезы по оси Y |
мм |
145 |
|
Расстояние между фрезой и центром стола |
мм |
30-175 |
|
Расстояние между осями стола и фрезы |
мм |
260-430 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
310-510 |
|
Конус шпинделя |
- |
МТ5 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
79-498 (9) |
|
Частота вращения стола |
Мин-1 |
30 |
|
Диаметр стола |
мм |
300 |
|
Диаметр отверстия в столе |
мм |
65 |
|
Скорость подачи по оси Z (бесступенчатая) |
Мин-1 |
0,6-5 |
|
Минимальная цена деления |
мм |
0,001 |
|
Мощность электродвигателя главного привода |
кВт |
5,5 |
|
Система ЧПУ |
|
SIEMENS 828D |
|
Габаритные размеры |
мм |
3500 |
|
Вес станка |
кг |
2260х1800х1720 |
