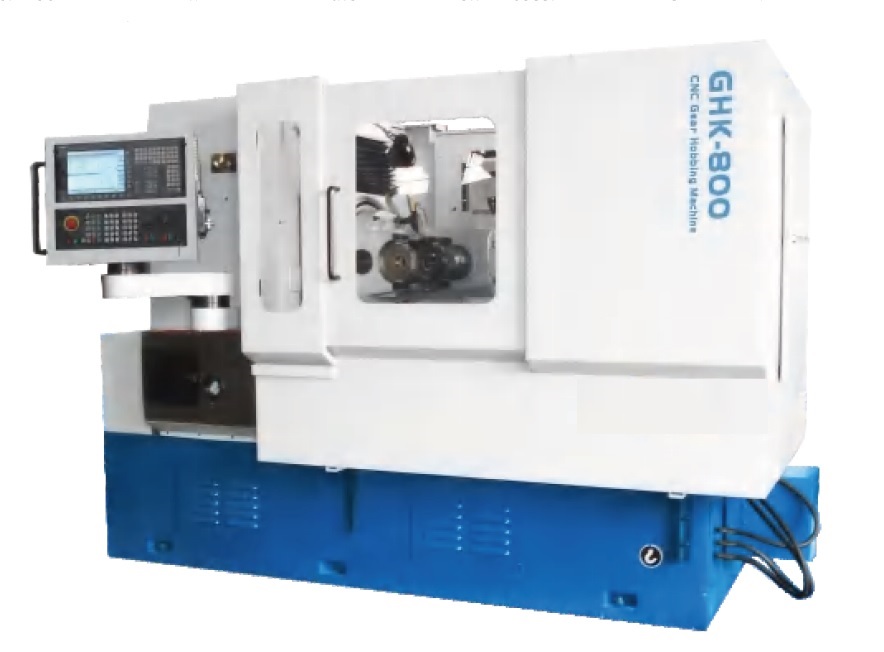

Купить зубофрезерный станок GHK 800
Зубофрезерный станок GHK-800 - это универсальный автоматический станок используемый для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства. Нарезание (фрезерование) зубчатых колес осуществляется по методу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования. Станок можно использовать в двух режимах работы: полуавтоматический и наладочный. Наличие циклов радиальной, тангенциальной и диагональной подачи существенно увеличивает технологические возможности зубофрезерного станка.
Серия GHK отличается от серии GHB наличием установленной системы ЧПУ. В стандартной комплектации станок оснащён системой SIEMENS 828D, серводвигателем для управления осевой подачей и радиальной подачей стола, он может реализовать двухосную подачу для обработки различных заготовок различной сложности. Станок оснащен двумя сервоосями с ЧПУ: осевая подача - ось Z, радиальная подача- ось X.
Технические характеристики GHK-800:
|
Параметр |
Ед. изм. |
GHK-800 |
|
Максимальный диаметр обработки (с задней стойкой) |
мм |
800 |
|
Максимальный диаметр обработки (без задней стойки) |
мм |
620 |
|
Наибольший модуль нарезаемого колеса |
мм |
8/10 |
|
Минимальное количество зубьев для фрезерования |
зуб |
6 |
|
Наибольшая длина зуба нарезаемых колёс |
мм |
300 |
|
Радиальное перемещение стола по оси X |
мм |
450 |
|
Вертикальное перемещение ползуна стойки инструмента по оси Z |
мм |
350 |
|
Максимальный угол поворота стойки инструмента |
⁰ |
±60⁰ |
|
Максимальные размеры установленной червячной фрезы диаметр/длина |
мм |
180/175 |
|
Ход фрезы по оси Y |
мм |
55 |
|
Расстояние между фрезой и центром стола |
мм |
50-500 |
|
Расстояние между осями стола и фрезы |
мм |
240-590 |
|
Расстояние задняя бабка / поверхность рабочего стола |
мм |
400-720 |
|
Конус шпинделя |
- |
МТ5 |
|
Частота вращения фрезерного шпинделя |
Мин-1 |
40-250 (9) |
|
Частота вращения стола |
Мин-1 |
6,5 |
|
Диаметр стола |
мм |
620 |
|
Диаметр отверстия в столе |
мм |
80 |
|
Скорость подачи по оси Z (бесступенчатая) |
Мин-1 |
0,4-5 |
|
Минимальная цена деления |
мм |
0,001 |
|
Мощность электродвигателя главного привода |
кВт |
5,5 |
|
Система ЧПУ |
|
SIEMENS 828D |
|
Габаритные размеры |
мм |
5500 |
|
Вес станка |
кг |
2950х2100х1940 |
