Перед вами паспорт токарно-винторезного станка. Диаметр обработки над станиной 630 мм. РМЦ 3000 мм. Конус шпинделя Морзе 6. Мощность 22 кВт. Класс точности Н. Что из этого важно именно для вашего производства, а что — просто цифры, на которые можно не обращать внимания?
ООО «Вереск Техно» поставляет металлообрабатывающие станки с 2009 года. За это время мы провели сотни технических консультаций и знаем: большинство ошибок при выборе токарного станка происходит не из-за незнания рынка, а из-за неверного прочтения технических характеристик. В этой статье разбираем каждый параметр паспорта — что он означает, как влияет на возможности станка и на что смотреть в первую очередь.
Кратко: главное
- Разбираем 10 ключевых параметров паспорта токарно-винторезного станка
- Объясняем, как каждый параметр влияет на производственные возможности
- Даём практические ориентиры для выбора — без лишней теории
- Промышленные токарно-винторезные станки в каталоге ООО «Вереск Техно» — от 2 000 000 ₽
- Серии CW, AL-C, SA — диаметр до 1000 мм, РМЦ до 10 000 мм
- Гарантия 12 месяцев, шеф-монтаж, лизинг от 10%
Зачем читать паспорт токарного станка до покупки
Паспорт токарно-винторезного станка — это не формальный документ для таможни. Это технический договор между производителем и покупателем: станок обязуется обработать детали с такими-то параметрами при таких-то условиях.
Чтение паспорта до покупки позволяет избежать трёх распространённых ошибок:
- Переплата за избыточные параметры. Станок с диаметром 1000 мм и РМЦ 10 000 мм не нужен цеху, где максимальная деталь — вал 500 мм длиной 2000 мм.
- Недостаточность параметров. Станок куплен, смонтирован, а деталь в него не влазит — диаметр над суппортом меньше, чем диаметр заготовки.
- Несовместимость с оснасткой. Патроны и центры не подходят по конусу шпинделя. Сменные шестерни гитары не перекрывают нужный шаг резьбы.
Разбираем каждый параметр по порядку — так, как они расположены в паспорте.

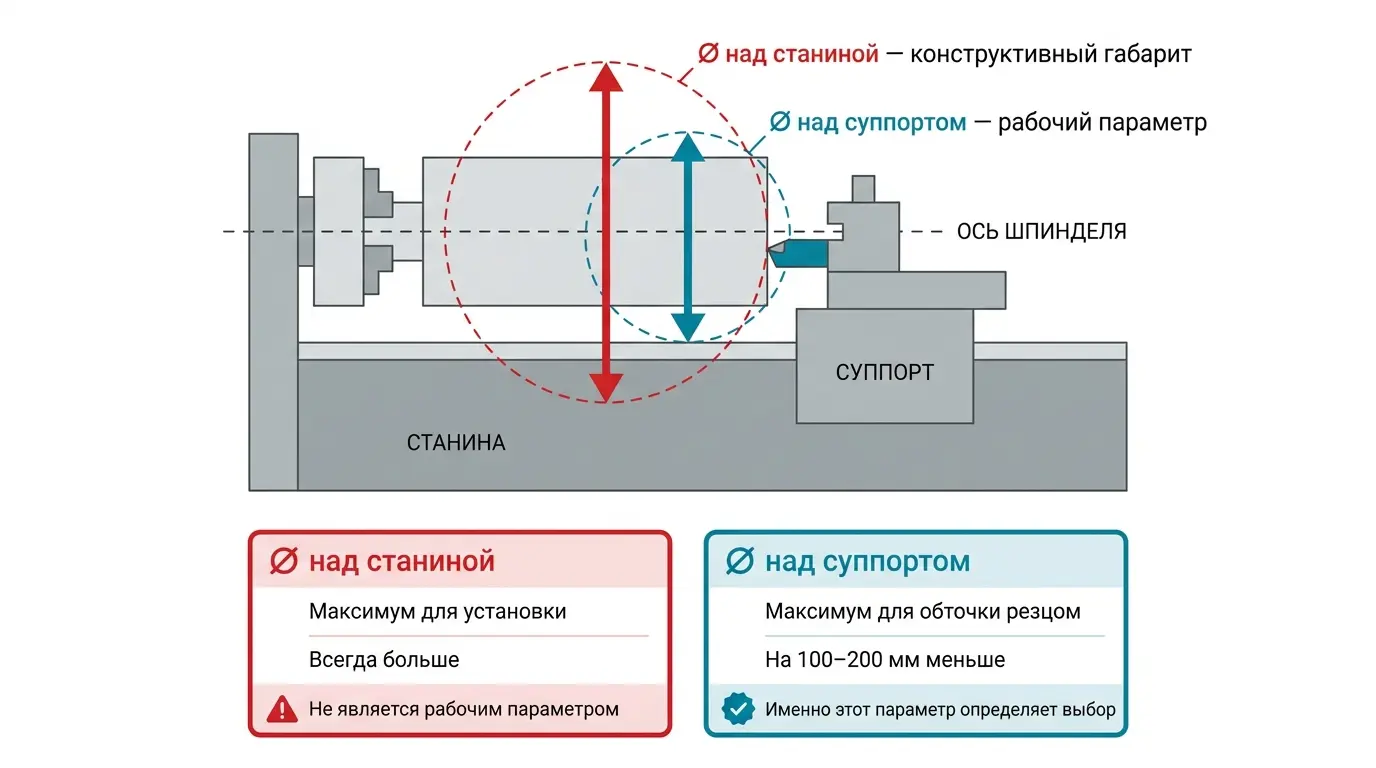

Параметр 1. Диаметр обработки над станиной
Что это: максимальный диаметр заготовки, которую физически можно установить на станок над направляющими станины. Это вдвое больше высоты центров над станиной.
Почему важно: это главный размерный параметр станка. Именно по нему определяют класс и назначение оборудования.
Практические ориентиры:
| Диаметр над станиной | Область применения | Модели |
|---|---|---|
| 320–500 мм | Мастерские, ремонтные цехи, мелкосерийное производство | AL-800B, AL-1000 |
| 630 мм | Промышленные предприятия, нефтегазовый сектор, обработка валов | SA6161/CA6166, CW6163 |
| 800 мм | Энергетика, судостроение, крупное машиностроение | CW6180 |
| 1000 мм | Обработка роторов, барабанов, корпусных деталей энергетического оборудования | CW61100 |
⚠️ Частая ошибка: покупатель смотрит только на диаметр над станиной и забывает про диаметр над суппортом. Это разные параметры — читайте дальше.
Параметр 2. Диаметр обработки над суппортом
Что это: максимальный диаметр заготовки, которую можно реально обточить резцом в суппорте без его снятия. Всегда меньше диаметра над станиной на 100–200 мм.
Почему важно: именно этот параметр определяет реальную рабочую зону станка. Если деталь диаметром 600 мм нужно обточить резцом, а диаметр над суппортом у станка — 430 мм, задачу выполнить не получится без снятия суппорта и применения специальных приёмов.
Пример для CW6163: диаметр над станиной 630 мм, диаметр над суппортом — около 340–360 мм в зависимости от исполнения. Всегда уточняйте оба параметра в паспорте.
Параметр 3. Расстояние между центрами (РМЦ)
Что это: максимальное расстояние между торцом шпинделя (передней бабкой) и конусом задней бабки при её крайнем положении. Определяет максимальную длину заготовки при обработке в центрах.
Почему важно: РМЦ ограничивает длину деталей. Купить станок с недостаточным РМЦ — значит в будущем отказываться от части заказов.
Правило выбора: РМЦ должен быть на 20–30% больше максимальной длины ваших деталей. Если максимальный вал — 3000 мм, берите станок с РМЦ не менее 4000 мм.
| Тип деталей | Рекомендуемое РМЦ | Модели ООО «Вереск Техно» |
|---|---|---|
| Валы до 2000 мм | 2000–3000 мм | AL-1250C |
| Валы 2000–5000 мм | 4000–6000 мм | AL-1400C, CW6163 |
| Роторы, оси, буровые трубы | 6000–10 000 мм | AL-1800C, CW6180, CW61100 |
Параметр 4. Частота вращения шпинделя
Что это: диапазон оборотов шпинделя в минуту (об/мин). Задаётся переключением ступеней коробки скоростей. Например: 12,5–1600 об/мин или 5–500 об/мин для крупных станков.
Почему важно: скорость резания зависит от оборотов шпинделя и диаметра заготовки. Формула: V = π × D × n / 1000, где V — скорость резания (м/мин), D — диаметр (мм), n — обороты (об/мин).
Практические ориентиры:
- Сталь конструкционная — скорость резания 80–150 м/мин
- Нержавеющая сталь — 50–80 м/мин
- Алюминий, цветные металлы — 200–600 м/мин
- Чугун — 60–100 м/мин
Для крупных деталей (диаметр 600–1000 мм) при скорости резания 80 м/мин достаточно 25–40 об/мин. Поэтому станки серий CW имеют нижнюю границу диапазона 5–10 об/мин. Верхний диапазон (до 1600 об/мин) используется для финишного точения небольших диаметров.

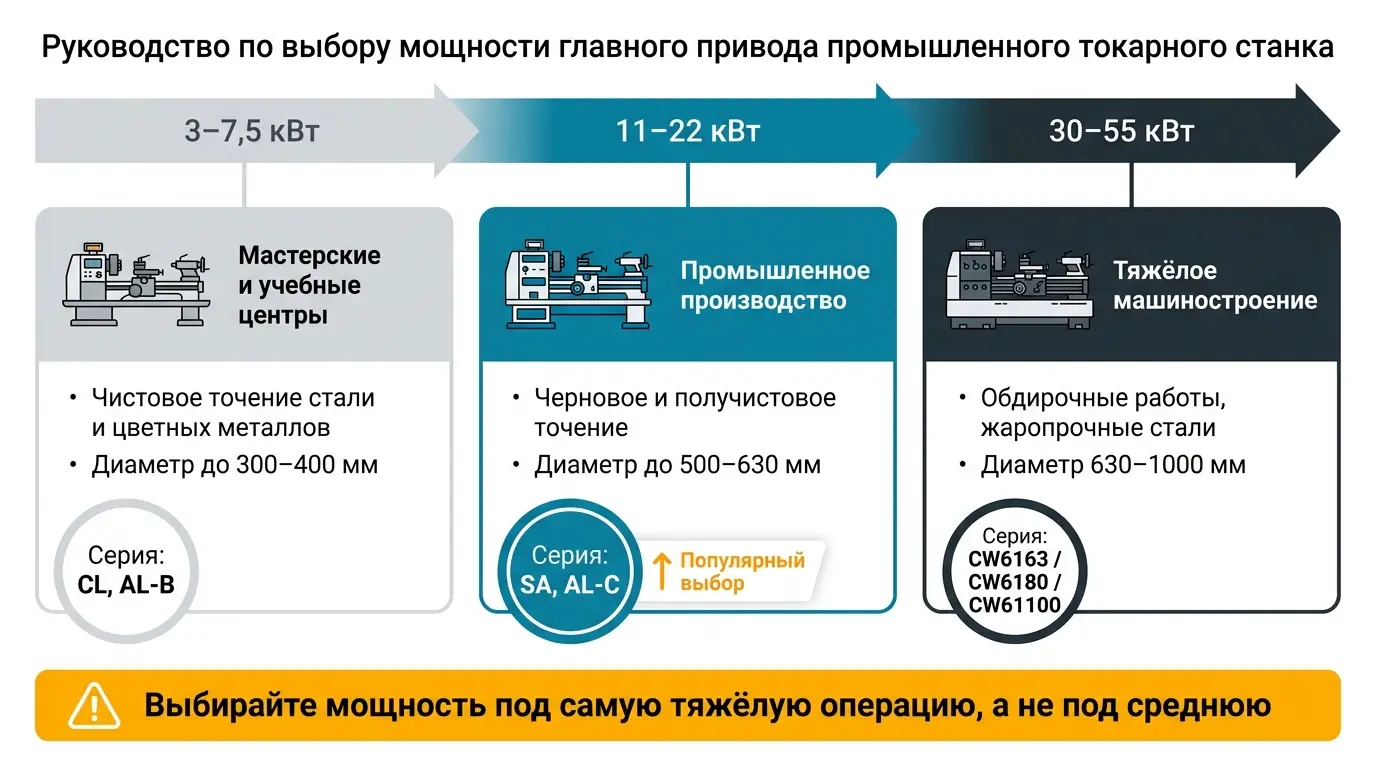

Параметр 5. Мощность главного привода
Что это: мощность электродвигателя главного привода в кВт. Определяет, какую нагрузку способен выдержать шпиндель при резании.
Почему важно: недостаточная мощность — это остановки шпинделя при черновой обработке, перегрев двигателя, сниженная производительность. Избыточная мощность — переплата за оборудование.
| Мощность | Задачи | Материалы |
|---|---|---|
| 7,5–11 кВт | Чистовое и получистовое точение, средние глубины резания | Конструкционные стали, алюминий |
| 15–22 кВт | Черновое и получистовое точение, нарезание резьбы | Легированные стали, чугун |
| 30–55 кВт | Обдирочные работы, большие глубины резания | Нержавеющие, жаропрочные стали, крупные поковки |
Станки серии CW из каталога ООО «Вереск Техно» комплектуются двигателями 22–55 кВт в зависимости от модели и РМЦ — это промышленный стандарт для обработки заготовок диаметром 630–1000 мм.
Параметр 6. Конус шпинделя и диаметр сквозного отверстия
Конус шпинделя — что это: стандарт конического посадочного отверстия в торце шпинделя для установки центров, переходников, оправок. Обозначается как конус Морзе (КМ) № 4, 5, 6 или метрический конус.
Почему важно: от конуса зависит совместимость с центрами, люнетами, оправками и патронами из вашей текущей оснастки. Если переходите с одного станка на другой — проверьте совместимость конусов.
Типичные значения для промышленных станков:
- Диаметр обработки 320–500 мм — конус Морзе №5
- Диаметр обработки 630 мм — конус Морзе №6
- Диаметр обработки 800–1000 мм — конус Морзе №6 или метрический конус 100
Диаметр сквозного отверстия шпинделя — что это: диаметр сквозного канала в шпинделе. Определяет максимальный диаметр прутка или трубы, которую можно пропустить сквозь шпиндель и зажать в патроне без ограничения по длине.
Почему важно: при обработке из прутка этот параметр определяет максимальный диаметр заготовки. Если диаметр прутка больше отверстия — заготовку придётся резать на мерные длины и зажимать каждую отдельно, что существенно снижает производительность.
| Модель | Диаметр отверстия шпинделя | Конус шпинделя |
|---|---|---|
| AL-800B | 52 мм | Морзе №5 |
| AL-1250C | 80 мм | Морзе №6 |
| CW6163 | 105 мм | Морзе №6 |
| CW6180 | 120 мм | Метрический 100 |
| CW61100 | 130 мм | Метрический 100 |
Параметр 7. Количество ступеней и диапазон подач
Что это: продольная и поперечная подача суппорта — перемещение резца за один оборот шпинделя (мм/об). Задаётся коробкой подач. Типичный диапазон — от 0,04 до 6,4 мм/об по продольной оси.
Почему важно: подача определяет шероховатость обработанной поверхности и производительность. Малая подача — чистая поверхность, низкая производительность. Большая подача — высокая производительность при черновой обработке, грубая поверхность.
Практические ориентиры:
- Черновое точение — подача 0,4–1,2 мм/об
- Получистовое точение — 0,15–0,4 мм/об
- Чистовое точение — 0,04–0,15 мм/об
Станки серий AL-C и CW имеют расширенный диапазон подач с большим количеством ступеней — это обеспечивает гибкость при переходе от обдирочных к чистовым операциям без смены инструмента.

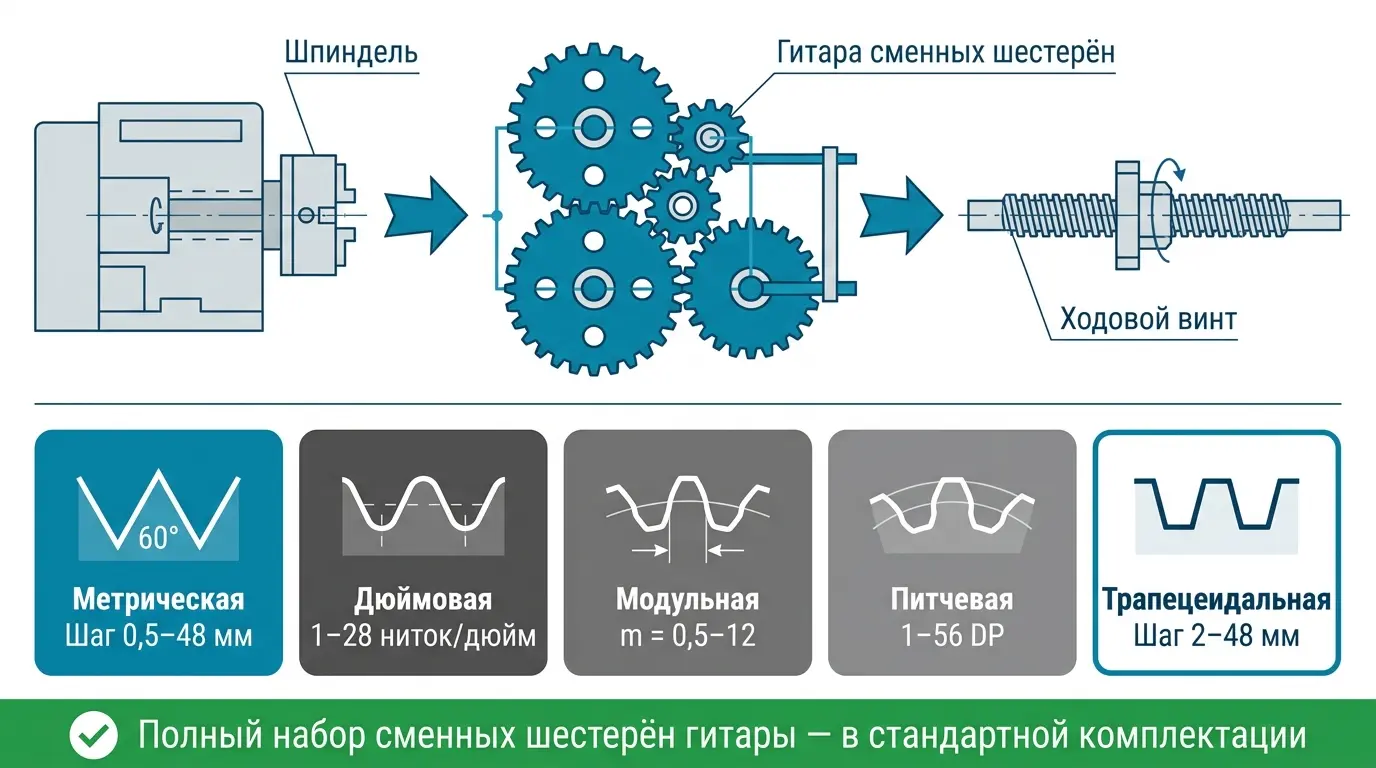

Параметр 8. Нарезаемые резьбы и гитара сменных шестерён
Что это: токарно-винторезный станок нарезает резьбу резцом через ходовой винт. Тип и шаг нарезаемой резьбы определяется коробкой подач и набором сменных шестерён гитары.
Стандартные типы нарезаемых резьб на промышленных токарно-винторезных станках:
| Тип резьбы | Обозначение | Диапазон шагов |
|---|---|---|
| Метрическая | M, шаг в мм | 0,5–48 мм |
| Дюймовая | число ниток на дюйм | 1–28 ниток/дюйм |
| Модульная | m (модуль) | 0,5–12 |
| Питчевая | DP (диаметральный питч) | 1–56 DP |
| Трапецеидальная | Tr, шаг в мм | 2–48 мм |
Гитара сменных шестерён — это набор шестерён, которые устанавливаются между шпинделем и коробкой подач для расширения диапазона нарезаемых резьб. В стандартную комплектацию станков, которые поставляет ООО «Вереск Техно», входит полный набор сменных шестерён гитары.
⚠️ Важно: если вам нужно нарезать специфическую резьбу — трапецеидальную с нестандартным шагом или многозаходную — уточните у инженера диапазон гитары конкретной модели до покупки. Консультация бесплатная.
Параметр 9. Класс точности
Что это: нормированная совокупность допусков на геометрические параметры станка по ГОСТ 18097-93. Обозначается буквами: Н — нормальный, П — повышенный, В — высокий, А — особо высокий, С — особо точный.
Что проверяется при приёмке станка по классу точности:
| Параметр точности | Класс Н | Класс П |
|---|---|---|
| Радиальное биение шпинделя | ≤ 0,010 мм | ≤ 0,005 мм |
| Осевое биение шпинделя | ≤ 0,010 мм | ≤ 0,005 мм |
| Прямолинейность перемещения суппорта | ≤ 0,020 мм / 300 мм | ≤ 0,010 мм / 300 мм |
| Конусность при обточке | ≤ 0,010 мм / 100 мм | ≤ 0,005 мм / 100 мм |
| Погрешность шага нарезаемой резьбы | ≤ 0,040 мм / 100 мм | ≤ 0,025 мм / 100 мм |
Для каких задач достаточен класс Н: подавляющее большинство задач машиностроения, ремонтного производства, нефтегазового сектора, энергетики. Поля допусков деталей 7–11 квалитета без проблем перекрываются классом Н.
Когда нужен класс П и выше: инструментальное производство, изготовление деталей измерительных приборов, прецизионных подшипников, деталей 5–6 квалитета.
⚠️ Критически важно: заявленный класс точности достигается только при правильном монтаже станка на фундаменте, выверке горизонтальности и параллельности направляющих, обкатке и проведении приёмочных испытаний. Станок, установленный без выверки, не обеспечит паспортного класса точности с первого дня работы. Именно поэтому ООО «Вереск Техно» выполняет шеф-монтаж и пусконаладку силами собственных инженеров с подписанием акта приёмки.
Параметр 10. Масса и габариты станка
Что это: полная масса станка с принадлежностями (кг) и габаритные размеры (Д × Ш × В, мм). Эти параметры напрямую влияют на требования к производственному помещению, фундаменту и логистике.
Почему важно: перед заказом станка необходимо убедиться, что:
- В помещение можно завезти станок — ширина ворот и проёмов достаточна
- Несущая способность пола соответствует массе станка — типовое требование 5–20 т/м² в зависимости от модели
- Под станок подготовлен или запланирован фундамент нужной конфигурации
- Есть кран или погрузчик нужной грузоподъёмности для разгрузки и монтажа
| Модель | Масса (ориентировочно) | Длина (РМЦ 3000 мм) |
|---|---|---|
| AL-800B | 2 500–3 500 кг | ~4 500 мм |
| AL-1250C | 6 000–9 000 кг | ~5 500 мм |
| CW6163 | 8 000–14 000 кг | ~6 000 мм |
| CW6180 | 14 000–22 000 кг | ~8 000 мм |
| CW61100 | 20 000–35 000 кг | ~10 000 мм |
Точные значения массы и габаритов для конкретного РМЦ уточняйте в паспорте модели или у инженера ООО «Вереск Техно».
Сводная таблица: параметры паспорта токарно-винторезного станка и на что обратить внимание
| Параметр | Что определяет | На что смотреть |
|---|---|---|
| Диаметр над станиной | Максимальный размер заготовки | Должен быть больше максимального диаметра детали минимум на 20% |
| Диаметр над суппортом | Реальная рабочая зона | Именно по нему определяют, влезет ли деталь в обработку без снятия суппорта |
| РМЦ | Максимальная длина обрабатываемой детали | С запасом 20–30% от максимальной длины деталей |
| Частота вращения шпинделя | Скорость резания | Нижний предел — для крупных деталей, верхний — для малых диаметров |
| Мощность главного привода | Производительность при черновой обработке | Выбирать под самые нагруженные операции, не под средние |
| Конус шпинделя | Совместимость с оснасткой | Проверить совместимость с имеющимися центрами и патронами |
| Диаметр отверстия шпинделя | Максимальный диаметр прутка | Важно при работе из прутка или трубы |
| Диапазон подач | Шероховатость и производительность | Должен перекрывать диапазон от черновых до чистовых операций |
| Нарезаемые резьбы | Типы и шаги нарезаемых резьб | Проверить наличие нужных типов резьб в таблице станка |
| Класс точности | Допустимые отклонения при обработке | Для большинства задач достаточен класс Н. Достигается только при правильном монтаже |
| Масса и габариты | Требования к помещению, фундаменту, логистике | Проверить ещё до заказа — до доставки и разгрузки |
Как правильно сравнивать технические характеристики разных токарных станков
При сравнении двух станков с одинаковым диаметром обработки и РМЦ смотрите:
- Диаметр над суппортом — у двух станков с диаметром над станиной 630 мм он может отличаться на 50–80 мм.
- Мощность — разница в 5–7 кВт при равном диаметре существенно влияет на производительность при черновой обработке.
- Диапазон оборотов — чем шире нижняя граница, тем лучше для крупных заготовок.
- Количество ступеней коробки скоростей и подач — больше ступеней означает точнее подобрать режим резания.
- Масса станины — более тяжёлая литая чугунная станина обеспечивает лучшую виброустойчивость и долговечность направляющих.
- Производитель и завод — даже в Китае заводы существенно отличаются по культуре производства. Уточняйте у поставщика, с каким именно заводом он работает.
Часто задаваемые вопросы
Что такое РМЦ токарного станка?
РМЦ — расстояние между центрами. Это максимальная длина заготовки, которую можно установить и обработать в центрах. Выбирайте РМЦ с запасом 20–30% от максимальной длины ваших деталей.
Чем диаметр над станиной отличается от диаметра над суппортом?
Диаметр над станиной — максимальный диаметр заготовки, которую физически можно установить на станок. Диаметр над суппортом — максимальный диаметр, который можно реально обточить без снятия суппорта. Диаметр над суппортом всегда меньше на 100–200 мм и является более важным рабочим параметром.
Что означает конус шпинделя токарного станка?
Конус шпинделя — стандарт конического посадочного отверстия для центров, переходников и оправок. Обозначается как Морзе №4, 5, 6 или метрический конус. Определяет совместимость с оснасткой.
Что такое класс точности токарного станка?
Класс точности по ГОСТ 18097-93 определяет допустимые отклонения геометрии при обработке: Н — нормальный, П — повышенный, В — высокий. Для большинства промышленных задач достаточен класс Н. Заявленный класс достигается только при правильном монтаже и выверке станка.
Какую мощность двигателя выбрать для токарного станка?
3–5,5 кВт — для мастерских. 7,5–15 кВт — для среднего машиностроения. 22–55 кВт — для обработки крупных заготовок из легированных и жаропрочных сталей. Станки серий CW6163, CW6180, CW61100 комплектуются двигателями 22–55 кВт.
Что такое диаметр сквозного отверстия шпинделя?
Диаметр сквозного отверстия шпинделя определяет максимальный диаметр прутка или трубы, которую можно пропустить сквозь шпиндель. У станков серии CW этот параметр составляет 105–130 мм в зависимости от модели.
Как расшифровать маркировку токарного станка CW6163?
CW — серия станка, 61 — конструктивная группа (токарно-винторезный), 63 — высота центров в сантиметрах, то есть диаметр над станиной 630 мм. Аналогично: CW6180 — диаметр 800 мм, CW61100 — диаметр 1000 мм.
Сколько стоят промышленные токарно-винторезные станки серий CW и AL?
Станки с диаметром обработки 630–1000 мм серий CW6163, CW6180, CW61100 и AL-C — от 2 000 000 ₽. Точная стоимость зависит от РМЦ, мощности и комплектации. Актуальные цены — у менеджера ООО «Вереск Техно».
