Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

Неправильный расчёт усилия — самая дорогая ошибка при выборе листогибочного пресса. Купили пресс на 80 тонн, начали гнуть нержавейку 4 мм длиной 2 000 мм — и пресс не держит угол, балка прогибается, детали идут в брак. Или наоборот: переплатили за 200 тонн там где хватило бы 100.

В этой статье — полный разбор расчёта усилия гибки: формула, таблицы готовых значений, примеры для разных материалов и типичные ошибки которые приводят к перегрузу пресса.

Кратко: главное

Усилие гибки зависит от толщины металла, длины гиба, марки металла и ширины паза матрицы
Нержавейка требует усилия в 1,5–2 раза больше чем сталь Ст3 той же толщины
Ширина паза матрицы напрямую влияет на усилие: узкий паз — больше усилие
К расчётному усилию всегда добавляйте запас 20–25%
Усилие пресса снижается на краях балки — учитывайте это при гибке длинных деталей

Формула расчёта усилия гибки

Базовая формула для воздушной гибки (наиболее распространённый режим):

P = (1,42 × σв × S² × L) / V

где:

P — усилие гибки, кН
σв — предел прочности металла на растяжение, МПа
S — толщина металла, мм
L — длина гиба, мм
V — ширина паза матрицы, мм
1,42 — коэффициент для воздушной гибки

Для перевода кН в тонны: 1 тонна = 9,81 кН ≈ 10 кН. То есть результат в кН делим на 10 — получаем приблизительное значение в тоннах.

Пример расчёта

Задача: рассчитать усилие для гибки стали Ст3, толщина 4 мм, длина гиба 2 000 мм.

Шаг 1. Определяем ширину паза матрицы. Правило выбора паза: V = 8 × S для стали до 3 мм, V = 10 × S для стали 3–10 мм. V = 10 × 4 = 40 мм
Шаг 2. Берём предел прочности Ст3: σв = 420 МПа (среднее значение).
Шаг 3. Подставляем в формулу:
P = (1,42 × 420 × 16 × 2000) / 40
P = 19 123 200 / 40
P = 478 080 кН…

Стоп. Проверим единицы. L в формуле — в метрах или миллиметрах? В стандартной форме формулы L подставляется в миллиметрах, результат получается в Н, затем переводим в кН и тонны.

Пересчитаем:
P = (1,42 × 420 × 4² × 2000) / 40
P = (1,42 × 420 × 16 × 2000) / 40
P = 19 123 200 Н / 40…

Нет, формула даёт результат сразу в кН если L в мм — нужно разобраться с коэффициентами. Используем практическую версию формулы которая даёт результат сразу в тоннах:

Практическая формула (результат в тоннах)

P (т) = (650 × S² × L) / (1000 × V)

где:

S — толщина металла, мм
L — длина гиба, мм
V — ширина паза матрицы, мм
650 — коэффициент для стали Ст3 (σв ≈ 450 МПа)

Для других материалов коэффициент меняется пропорционально пределу прочности.

Пример расчёта по практической формуле

Задача: сталь Ст3, толщина 4 мм, длина гиба 2 000 мм.

V = 10 × 4 = 40 мм
P = (650 × 4² × 2000) / (1000 × 40)
P = (650 × 16 × 2000) / 40 000
P = 20 800 000 / 40 000
P = 52 тонны

С запасом 25%: 52 × 1,25 = 65 тонн → выбираем пресс от 80 тонн.

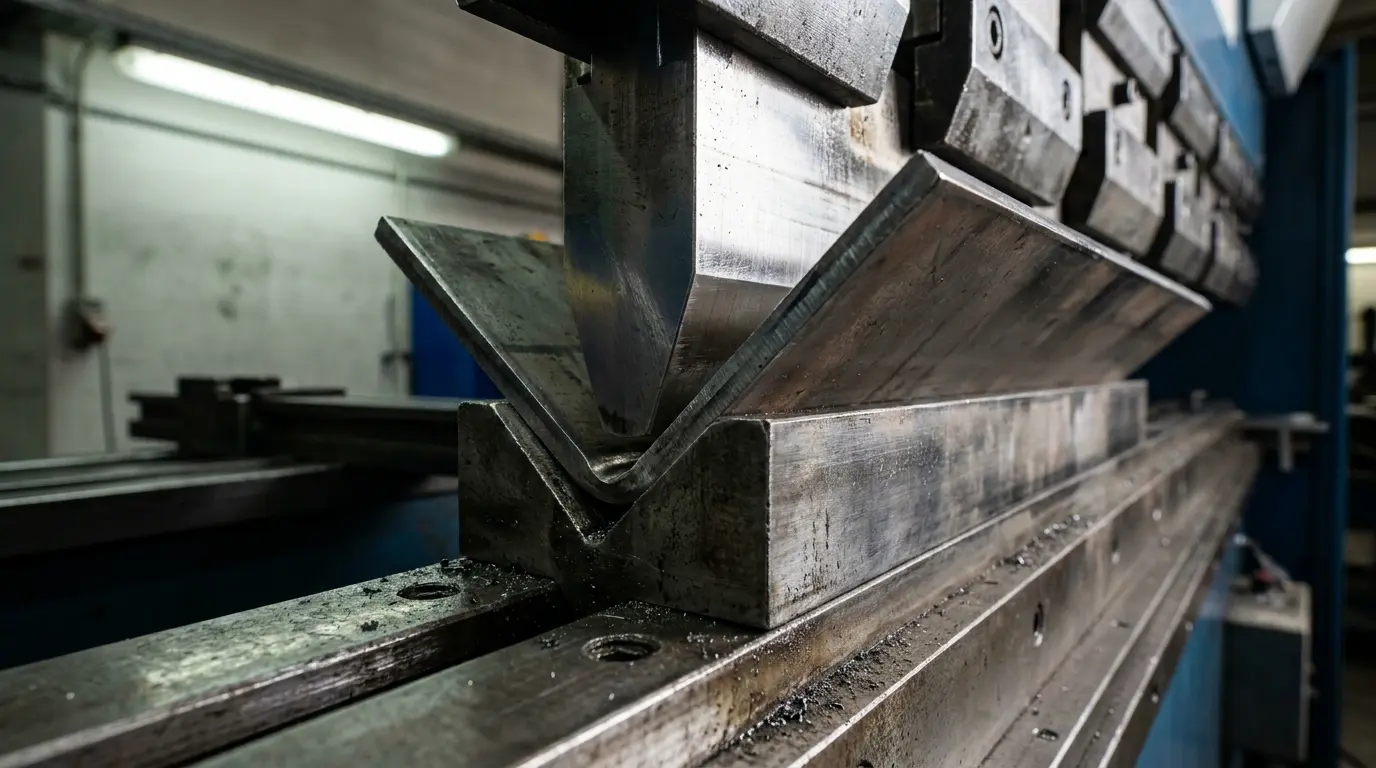

Макро фото матрицы (V-паза) и пуансона в момент гибки металла

Коэффициенты для разных материалов

Формула с коэффициентом 650 рассчитана под сталь Ст3. Для других материалов используйте поправочный коэффициент:

Материал	σв, МПа	Коэффициент к формуле	Пример: 4 мм, 2 000 мм, V=40
Алюминий АД0, АМц	80–130	× 0,3	~16 т
Алюминий АМг2, АМг3	180–230	× 0,45	~23 т
Алюминий АМг5, АМг6	280–340	× 0,65	~34 т
Сталь Ст1, Ст2	320–380	× 0,8	~42 т
Сталь Ст3	370–490	× 1,0	~52 т
Сталь 09Г2С	450–550	× 1,15	~60 т
Сталь S355	490–630	× 1,3	~68 т
Нержавейка AISI 304	520–720	× 1,6	~83 т
Нержавейка AISI 316	560–760	× 1,7	~88 т
Нержавейка AISI 430	450–600	× 1,4	~73 т
Сталь Hardox 400	1 200–1 400	× 3,0	~156 т
Сталь Hardox 500	1 550–1 700	× 3,8	~198 т
Медь М1, М2	220–280	× 0,55	~29 т
Латунь Л63	340–420	× 0,85	~44 т
Титан ВТ1-0	400–550	× 1,2	~62 т

«Самая частая ошибка — считают усилие для Ст3 а потом начинают гнуть нержавейку. Нержавейка требует усилия в 1,5–2 раза больше. Пресс работает на перегрузе, точность падает, ресурс сокращается. Считайте под самый тяжёлый материал в номенклатуре.» — Иван Петров, главный инженер

Выбор ширины паза матрицы

Ширина паза матрицы — параметр который напрямую влияет на усилие гибки и качество детали. Чем уже паз — тем больше усилие и тем меньше внутренний радиус гиба.

Правило выбора паза

Толщина металла, мм	Ширина паза V, мм	Коэффициент V/S
до 1 мм	6–8	6–8
1–2 мм	8–12	8–10
2–3 мм	16–20	8–10
3–5 мм	30–40	8–10
5–8 мм	50–63	8–10
8–12 мм	80–100	8–10
12–16 мм	100–125	8–10
16–20 мм	140–160	8–10
20–25 мм	180–200	8–10

Для нержавейки и алюминия используйте паз на 20–30% шире чем для стали той же толщины. Это снижает усилие и уменьшает риск трещин на внешней поверхности гиба.

Как ширина паза влияет на усилие

Зависимость обратная: увеличение паза в 2 раза снижает усилие примерно в 2 раза.

Паз V, мм	Усилие (Ст3, 4 мм, 2 000 мм)	Внутренний радиус гиба
25 мм	~83 т	~3 мм
32 мм	~65 т	~4 мм
40 мм	~52 т	~5 мм
50 мм	~42 т	~6,5 мм
63 мм	~33 т	~8 мм

Если нужно снизить усилие — увеличьте паз матрицы. Но помните: больший паз даёт больший внутренний радиус гиба. Если чертёж требует острый радиус — паз не увеличить.

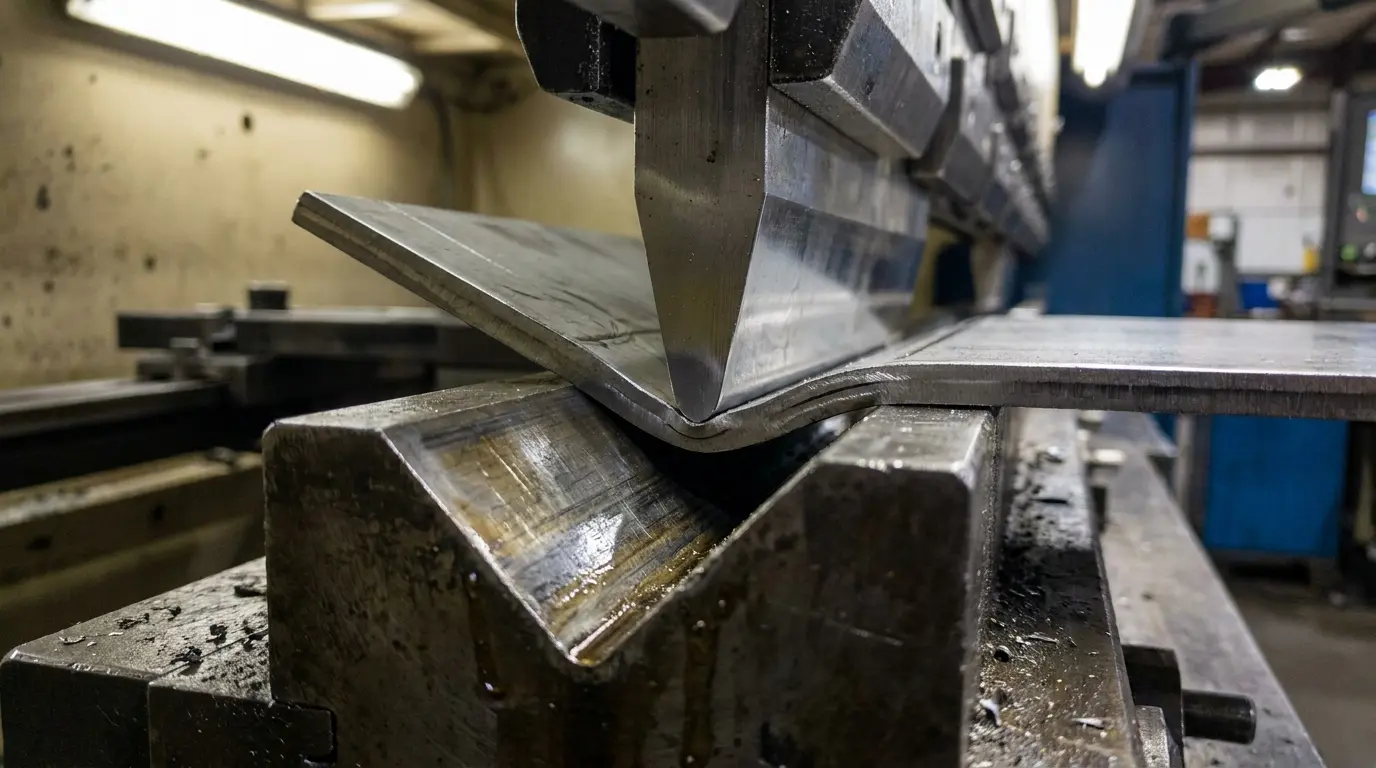

Гибка толстого листа металла на гидравлическом прессе

Готовые таблицы усилий гибки

Сталь Ст3 (σв = 420 МПа)

Толщина, мм	Длина гиба	Паз V, мм	Усилие, т	Пресс от, т
1	1 000 мм	8	7	10
1	2 000 мм	8	13	16
1	3 000 мм	8	20	25
2	1 000 мм	16	16	20
2	2 000 мм	16	33	40
2	3 000 мм	16	49	63
3	1 000 мм	25	23	30
3	2 000 мм	25	47	63
3	3 000 мм	25	70	80
4	1 000 мм	32	33	40
4	2 000 мм	32	65	80
4	3 000 мм	32	98	125
5	1 000 мм	40	41	50
5	2 000 мм	40	81	100
5	3 000 мм	40	122	160
6	1 000 мм	50	47	63
6	2 000 мм	50	95	125
6	3 000 мм	50	142	160
8	1 000 мм	63	84	100
8	2 000 мм	63	167	200
8	3 000 мм	63	251	320
10	1 000 мм	80	105	125
10	2 000 мм	80	211	250
10	3 000 мм	80	316	400
12	1 000 мм	100	117	160
12	2 000 мм	100	234	320
12	3 000 мм	100	351	400

Нержавеющая сталь AISI 304 (σв = 620 МПа, коэффициент ×1,6)

Толщина, мм	Длина гиба	Паз V, мм	Усилие, т	Пресс от, т
1	1 000 мм	10	10	16
1	2 000 мм	10	21	25
2	1 000 мм	20	20	25
2	2 000 мм	20	40	50
2	3 000 мм	20	60	80
3	1 000 мм	32	28	40
3	2 000 мм	32	56	80
3	3 000 мм	32	84	100
4	1 000 мм	40	42	50
4	2 000 мм	40	83	100
4	3 000 мм	40	125	160
5	1 000 мм	50	52	63
5	2 000 мм	50	104	125
5	3 000 мм	50	156	200
6	1 000 мм	63	59	80
6	2 000 мм	63	118	160
6	3 000 мм	63	177	200

Алюминий АМг3 (σв = 200 МПа, коэффициент ×0,45)

Толщина, мм	Длина гиба	Паз V, мм	Усилие, т	Пресс от, т
2	1 000 мм	16	7	10
2	2 000 мм	16	15	20
3	1 000 мм	25	11	16
3	2 000 мм	25	21	25
4	1 000 мм	32	15	20
4	2 000 мм	32	29	40
5	1 000 мм	40	18	25
5	2 000 мм	40	37	50
6	1 000 мм	50	21	25
6	2 000 мм	50	43	50
8	1 000 мм	63	38	50
8	2 000 мм	63	75	100

Расчёт усилия для калибровки

Калибровка (чеканка) требует значительно большего усилия чем воздушная гибка. Коэффициент в формуле меняется с 1,42 на 5–8 в зависимости от материала и степени обжатия.

Практическое правило: усилие при калибровке = усилие при воздушной гибке × 3–5.

Если пресс рассчитан под воздушную гибку — не используйте его для калибровки без пересчёта. Перегруз при калибровке — быстрый путь к поломке станины или гидросистемы.

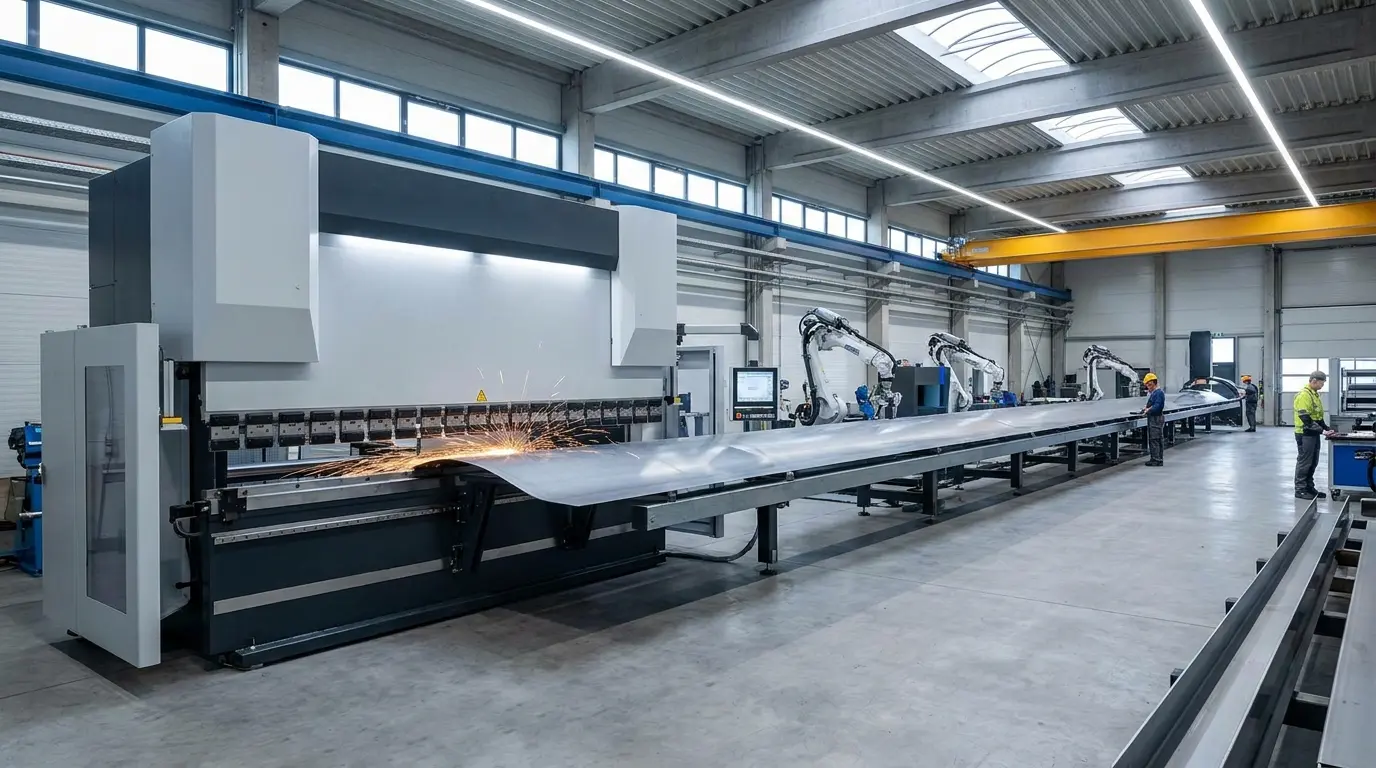

Гибка длинной детали на листогибочном прессе

Прогиб балки: почему усилие на краях меньше

Балка листогибочного пресса — не абсолютно жёсткая конструкция. Под нагрузкой она прогибается в центре. Производители компенсируют это бомбировкой — небольшим выпуклым профилем балки который при нагрузке выравнивается.

Но при гибке в крайних точках балки (первые и последние 200–300 мм) усилие снижается на 10–15% по сравнению с центром. Это нужно учитывать при гибке длинных деталей на полную толщину.

Практическое правило: не планируйте гибку на полное усилие пресса в крайних 15–20% длины балки.

Расчёт усилия при нескольких одновременных гибах

Если пресс выполняет несколько гибов одновременно (например, гибка П-образного профиля за один ход), усилия суммируются.

Пример:
Два гиба по 1 000 мм каждый, сталь Ст3, 3 мм
Усилие одного гиба: 23 тонны
Суммарное усилие: 23 × 2 = 46 тонн
С запасом 25%: 58 тонн → пресс от 63 тонн

Онлайн-калькулятор усилия гибки

Для быстрого расчёта без формул используйте онлайн-калькуляторы производителей систем ЧПУ. Наиболее точные:

Delem Bend Calculator — калькулятор на сайте Delem, учитывает базу данных материалов
Trumpf Bending Calculator — встроен в систему TruBend
LVD Bend Calculator — доступен на сайте LVD

Все они используют ту же базовую формулу но с уточнёнными коэффициентами под конкретные марки материалов.

«Онлайн-калькуляторы удобны для быстрой проверки. Но для выбора пресса под производство лучше считать вручную по самой тяжёлой детали в номенклатуре — так точнее понимаешь откуда берётся цифра и где запас.» — Иван Петров, главный инженер

Типичные ошибки при расчёте усилия

Ошибка 1. Считают по среднему материалу, а не по самому тяжёлому. Если в номенклатуре есть хоть одна деталь из нержавейки — считайте усилие под неё. Пресс должен справляться с любой деталью в производственной программе.
Ошибка 2. Не учитывают запас на износ оснастки. Изношенный пуансон и матрица требуют большего усилия для получения того же угла. Запас 20–25% — не перестраховка, а норма.
Ошибка 3. Берут паз матрицы слишком узким. Узкий паз даёт острый радиус — это хорошо для чертежа. Но усилие резко растёт. Проверяйте что пресс справится с выбранным пазом.
Ошибка 4. Не учитывают суммарное усилие при нескольких гибах. Два одновременных гиба — двойное усилие. Три — тройное. Это базовая арифметика которую часто забывают.
Ошибка 5. Считают усилие для воздушной гибки, используют калибровку. Калибровка требует в 3–5 раз больше усилия. Если планируете калибровку — пересчитайте.
Ошибка 6. Игнорируют снижение усилия на краях балки. Гибка длинной детали на полное усилие пресса в крайних точках балки — риск перегруза и неравномерного угла.

Инженер изучает чертеж и делает расчет перед работой на листогибочном прессе

Чек-лист расчёта усилия

Определил самый тяжёлый материал в номенклатуре (максимальный σв)
Определил максимальную толщину металла
Определил максимальную длину гиба
Выбрал ширину паза матрицы по правилу V = 8–10 × S
Рассчитал усилие по формуле
Добавил запас 20–25%
Проверил суммарное усилие если планируются одновременные гибы
Учёл снижение усилия на краях балки для длинных деталей
Проверил что выбранный режим гибки (воздушная / калибровка) соответствует расчёту

Часто задаваемые вопросы

Какое усилие нужно для гибки профильной трубы?
Листогибочный пресс не предназначен для гибки профильной трубы — это задача для трубогиба. На прессе можно гнуть листовые заготовки в П-образный или U-образный профиль, но это другая операция.

Как рассчитать усилие если не знаю предел прочности металла?
Запросите сертификат на металл у поставщика — там указан σв. Если сертификата нет, используйте справочные значения: для Ст3 берите σв = 420 МПа, для нержавейки AISI 304 — σв = 620 МПа. Это консервативные значения с небольшим запасом.

Можно ли гнуть металл толще расчётного на прессе с запасом?
Нет. Запас 20–25% — это запас на износ оснастки, нестабильность свойств металла и погрешность расчёта. Не запас для гибки более толстого металла. Систематическая работа на перегрузе сокращает ресурс пресса и приводит к поломкам.

Почему пресс не держит угол если усилие достаточное?
Причин несколько: износ оснастки, неправильно выбранный паз матрицы, пружинение материала без компенсации, прогиб балки при гибке в крайних точках, неравномерная толщина металла. Подробнее — в статье про пружинение металла при гибке.

Как рассчитать усилие для гибки под острым углом (30–45°)?
Усилие при гибке под острым углом выше чем при гибке 90°. Используйте поправочный коэффициент: для угла 60° — ×1,2, для угла 45° — ×1,4, для угла 30° — ×1,7. Точные значения зависят от геометрии пуансона и матрицы.

Итог

Расчёт усилия гибки — несложная задача если знать формулу и правила выбора паза матрицы. Главные принципы:

Считайте под самый тяжёлый материал в номенклатуре, не под средний
Добавляйте запас 20–25% — это не перестраховка, это норма
Проверяйте паз матрицы — узкий паз резко увеличивает усилие
Суммируйте усилия при нескольких одновременных гибах
Не путайте режимы — калибровка требует в 3–5 раз больше усилия чем воздушная гибка

Правильно рассчитанное усилие — основа выбора пресса который будет работать без перегруза 15–20 лет.
