Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026
Организация участка гибки с нуля — задача, которую многие недооценивают. Кажется просто: купить пресс, поставить в цех, нанять оператора. На практике выясняется, что пол не выдерживает нагрузку, электрики не хватает, пресс не проходит в ворота, а оператор не умеет работать с ЧПУ.
Эта статья — практическое руководство для тех, кто планирует участок гибки с нуля или переносит существующий на новое место. Разберём каждый этап: от выбора места в цехе до первой серийной детали.
Кратко: главное
- Минимальная площадь для пресса усилием до 100 т — 30–40 м², с учётом зон загрузки и выгрузки
- Нагрузка на пол от пресса 100 т — 3 000–6 000 кг/м², стандартный промышленный пол выдерживает 500–1 000 кг/м²
- Фундамент обязателен
- Электроснабжение: пресс 100 т потребляет 7–15 кВт, нужна трёхфазная сеть 380 В
- Минимальная высота потолка — 4,5 м
Базовый алгоритм запуска участка:
- Оценить, что и сколько будем гнуть
- Выбрать оборудование под задачу
- Выбрать место в цехе под оборудование
- Подготовить место — фундамент, электрика, освещение
- Доставить и смонтировать оборудование
- Нанять и обучить персонал
- Запустить участок
Каждый следующий шаг зависит от предыдущего. Если начать с шага 5 — придётся возвращаться и переделывать.
Шаг 1: определяем производственную задачу
Прежде чем выбирать пресс и место — ответьте на несколько вопросов. Ответы определят всё остальное.
Что будем гнуть
- Материал. Углеродистая сталь, нержавейка, алюминий, оцинковка — или всё вместе. От материала зависит требование к оснастке и усилию пресса.
- Толщина. Минимальная и максимальная толщина листа с которой будете работать. Это главный параметр для выбора усилия пресса.
- Длина гиба. Максимальная длина детали. Определяет длину рабочей зоны пресса — от 1 000 до 6 000 мм и более.
- Геометрия деталей. Простые гибы или сложные многопереходные детали. Сложные детали требуют ЧПУ и более квалифицированного оператора.
Сколько будем гнуть
- Объём в деталях или тоннах в месяц. От объёма зависит нужна ли одна смена или две, один пресс или несколько.
- Серийность. Единичные детали, мелкие серии до 50 штук, или крупные серии от 500 штук. Для крупных серий важна скорость переналадки — нужны быстросменные системы оснастки.
- Сроки. Есть ли жёсткие дедлайны по заказам. Если да — нужен резервный пресс или запас мощности.
Пример расчёта
Задача: гибка деталей из углеродистой стали и нержавейки, толщина 1–4 мм, длина гиба до 2 500 мм, объём 500–800 деталей в месяц, серии по 20–50 штук.
Вывод: пресс усилием 100–135 т, длина рабочей зоны 3 000 мм, ЧПУ с задними упорами, быстросменная оснастка. Одна смена, один оператор.
Шаг 2: выбираем место в цехе
Место под участок гибки выбирается по нескольким критериям. Все они важны — игнорирование любого создаёт проблемы в работе.
Логистика материала
Участок гибки — не изолированный остров. Он получает заготовки с участка резки или со склада, и отдаёт готовые детали на сварку, покраску или склад готовой продукции. Расположите участок гибки между участком резки и следующим переделом. Это сокращает перемещение материала и время производственного цикла.
Типичная ошибка — поставить пресс туда где есть свободное место, не думая о потоке материала. В итоге заготовки везут через весь цех, теряют время и повреждают детали при транспортировке.
Проверьте ширину проходов. Листы металла длиной 2–3 м неудобно переносить в узких проходах. Минимальная ширина прохода для транспортировки листов — 2,5–3 м.

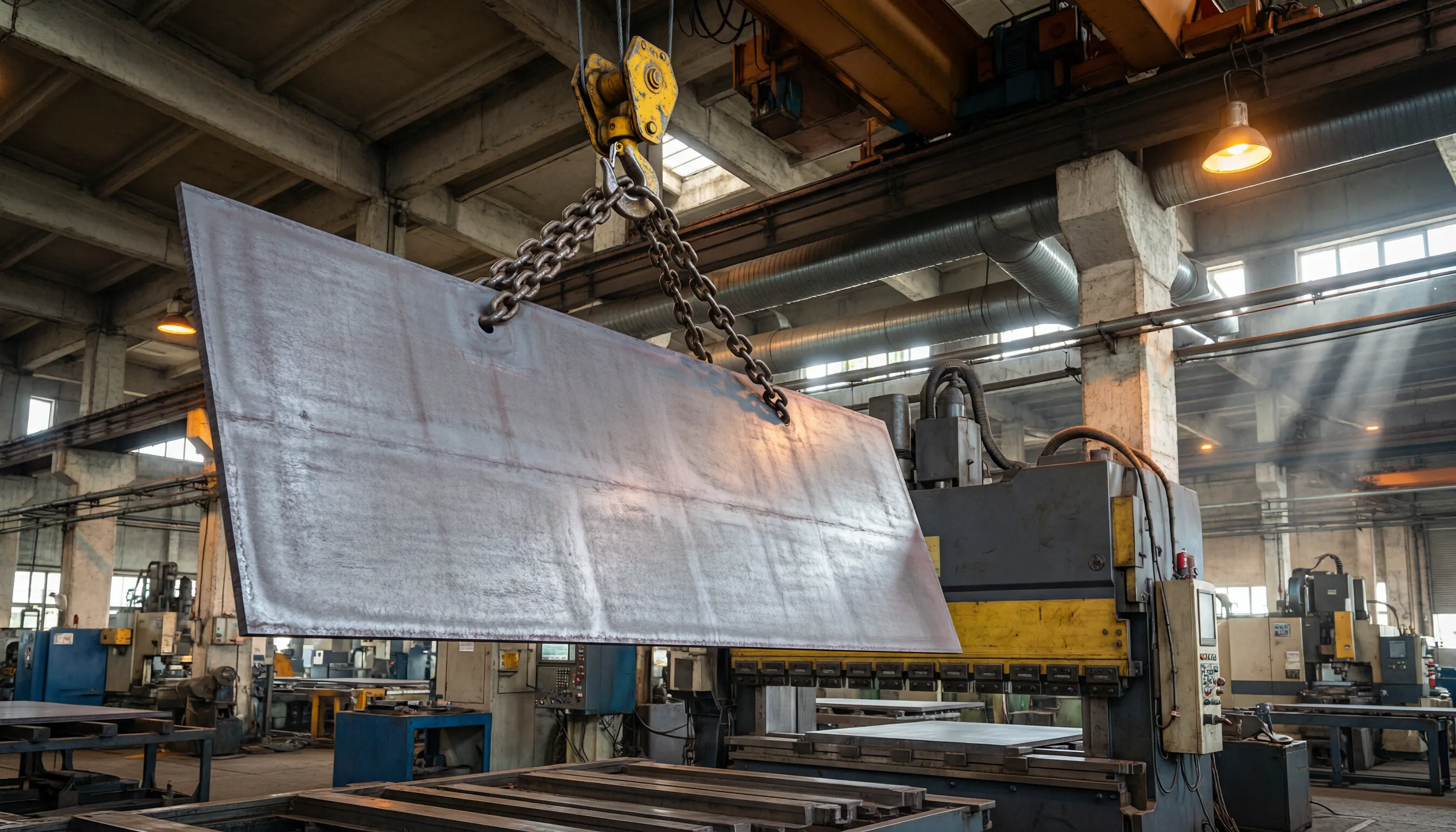

Подъёмное оборудование
Листы металла толщиной 4–6 мм и длиной 2–3 м весят 150–300 кг. Вручную их не поднять — нужен кран-балка, кран-укосина или вилочный погрузчик. Проверьте есть ли кран-балка над планируемым местом. Если нет — либо выбирайте другое место, либо закладывайте в бюджет монтаж кран-балки (около 300 000–600 000 ₽ с монтажом). Для листов до 500 кг достаточно кран-балки 1 т. Для тяжёлых листов и крупных прессов — 3,2 т и более.
Площадь
Площадь участка гибки складывается из нескольких зон:
- Зона пресса. Габариты пресса плюс 1 м с каждой стороны для обслуживания. Пресс 100 т (габариты ~3,5 × 1,8 м) требует зону около 21 м².
- Зона загрузки. Место для стопы заготовок. Минимум 3 × 3 м = 9 м².
- Зона выгрузки. Место для готовых деталей. Минимум 3 × 3 м = 9 м².
- Зона хранения оснастки. Стеллаж — 1,5 × 0,5 м, плюс проход.
Итого минимум для пресса до 100 т: 40–50 м². Комфортно — 60–80 м². Для пресса 200 т (4 000 мм) — минимум 80–100 м².
Высота потолка и несущая способность пола
Высота потолка ограничивает высоту пресса и возможность работы с краном. Минимальная высота: до 100 т (4,5 м), 100–200 т (5,5–6 м), более 200 т (6–8 м).
Несущая способность пола — критический параметр. Пресс стоит на площади примерно 1,2 м². Нагрузка на пол от пресса 100 т весом 8 000 кг — около 6 700 кг/м². Стандартный промышленный пол выдерживает 500–1 000 кг/м². Нужен отдельный фундамент.
Шаг 3: подготовка помещения

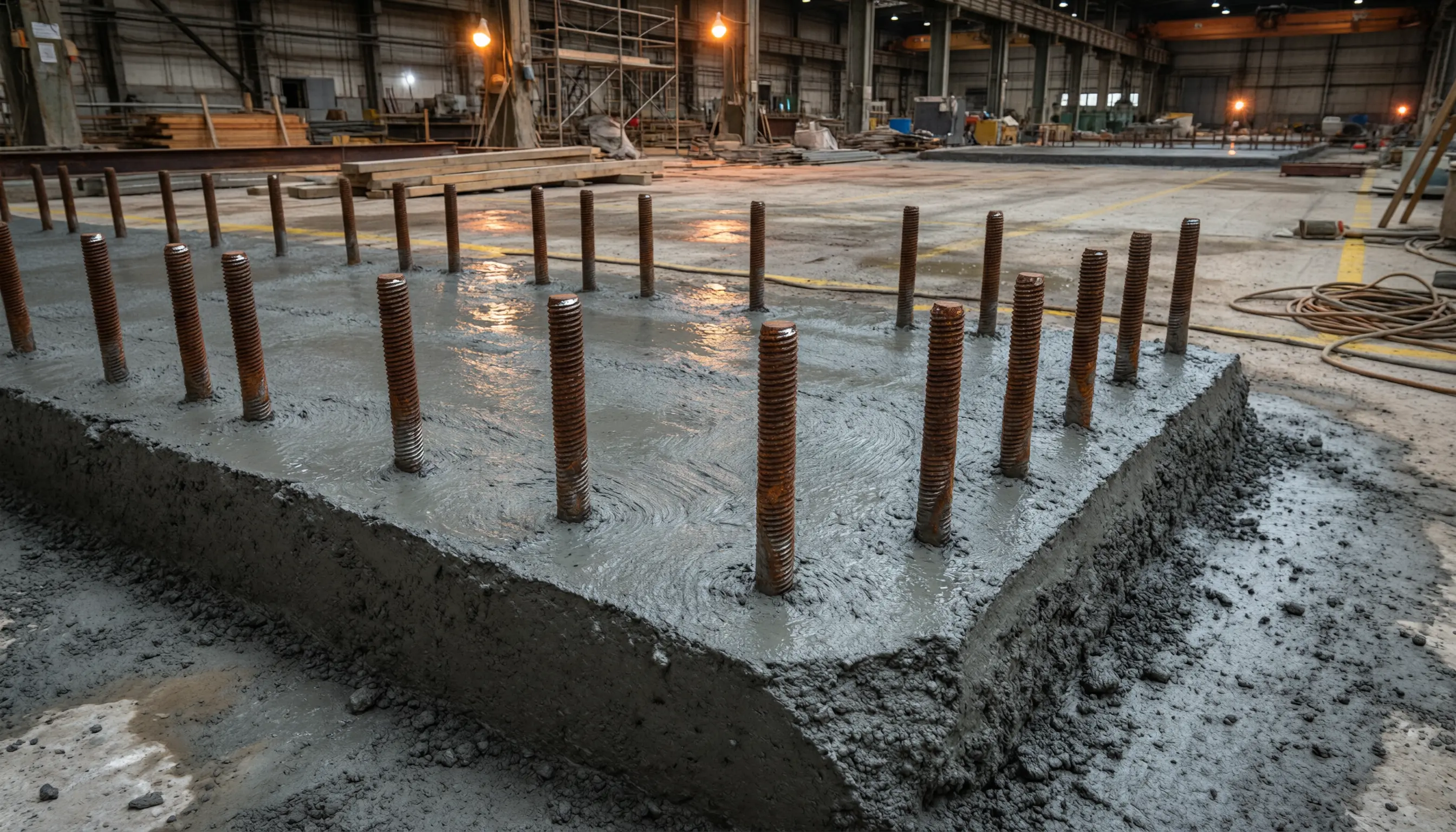

Фундамент
Фундамент под листогибочный пресс — не опция, а необходимость для любого пресса усилием от 40 т. Он распределяет нагрузку, гасит вибрацию, обеспечивает стабильную горизонталь и предотвращает проседание.
Типовые параметры для пресса 100 т:
- Размер плиты: на 300–500 мм больше габаритов пресса
- Толщина плиты: 400–600 мм
- Армирование: сетка из арматуры 12–16 мм с шагом 150–200 мм
- Марка бетона: М300 (В22,5) и выше
В фундамент закладываются анкерные болты строго по паспорту пресса. Срок набора прочности бетона — 28 дней. Устанавливать пресс раньше нельзя.
Электроснабжение
Напряжение: 380 В, трёхфазное, 50 Гц. Обязателен контур заземления (не более 4 Ом) для стабильной работы ЧПУ.
| Усилие пресса | Мощность электродвигателя | Рекомендуемый ввод |
|---|---|---|
| До 40 т | 4–7 кВт | 25 А |
| 40–100 т | 7–15 кВт | 40–63 А |
| 100–200 т | 15–30 кВт | 63–100 А |
| Более 200 т | 30–75 кВт | 100–250 А |
Освещение, вентиляция и пол
- Освещение: 300–500 лк на рабочей поверхности (СП 52.13330). Нужны светодиодные светильники общего и местного света.
- Вентиляция: Важна температура (15–35°C). При температуре ниже +5°C масло густеет, насос изнашивается. Зимой цех должен отапливаться.
- Пол: Вокруг пресса пол должен быть ровным (перепад не более 5 мм на 2 м) и выдерживать погрузчик (3 000–5 000 кг/м²).
Шаг 4: доставка и монтаж пресса
Проверьте габариты пресса и проёмов ворот (минимум 3,5–4 м в ширину и 4–4,5 м в высоту для пресса 100 т). Уточните вес для заказа автокрана (для 10 тонн нужен кран на 12–16 т).
Монтаж выполняется поставщиком. Он включает установку на фундамент, выверку по уровню, затяжку анкеров, заправку маслом, пусконаладку и калибровку ЧПУ. Срок монтажа для пресса до 100 т — 1–3 дня.
Шаг 5: оснащение участка
Без вспомогательного оснащения работа будет неудобной и медленной.

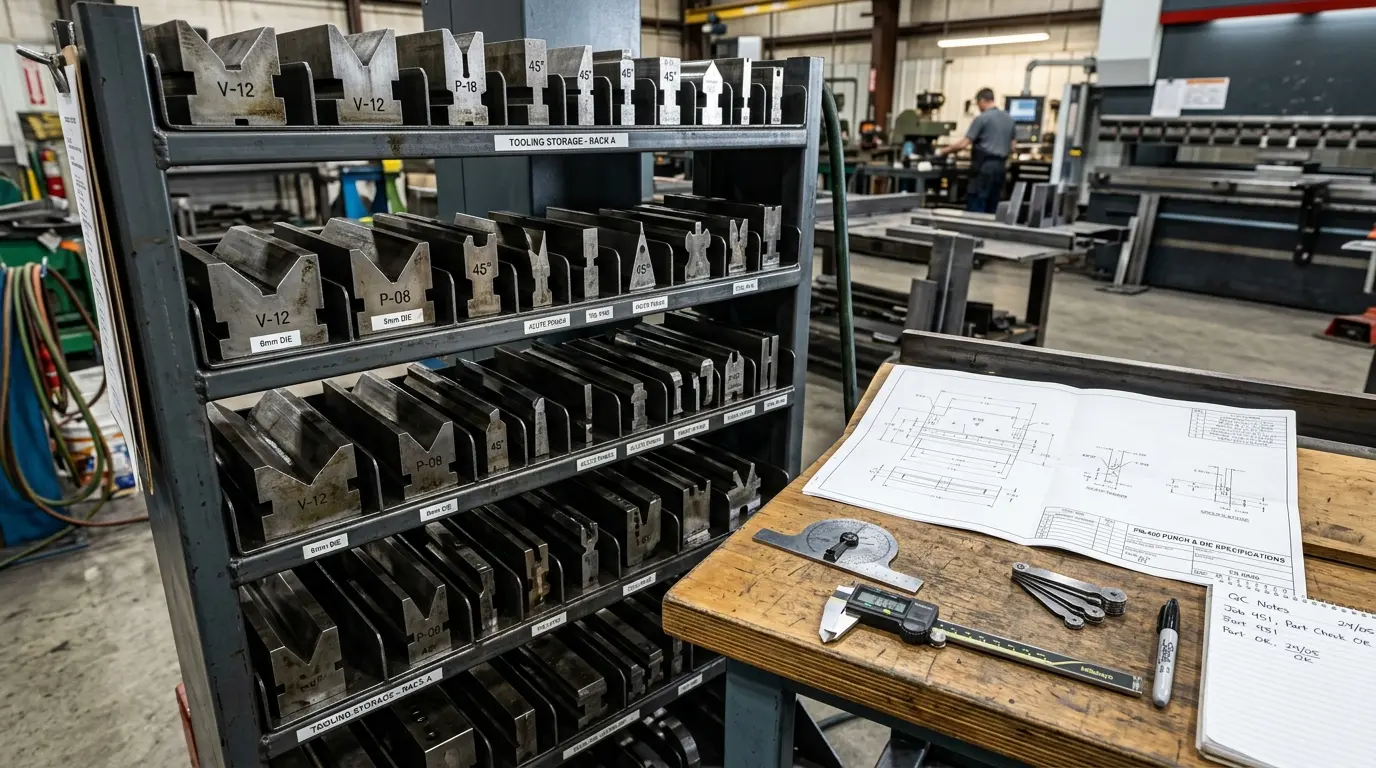

- Стеллаж для оснастки: Горизонтальные полки с мягкими вставками, маркировка, расположение в 3–5 м от пресса.
- Стол для разметки и контроля: Стол 1500×800 мм, местное освещение, цифровой угломер, штангенциркуль, шаблоны.
- Тележки и подъёмные столы: Платформенные тележки для листов, подъёмный стол (рольганг) перед прессом для тяжёлого металла.
- Компьютер для ЧПУ: Для офлайн-программирования, чтобы не останавливать работу станка во время написания программы.
Шаг 6: персонал
Квалификация оператора влияет на качество деталей, производительность и ресурс оборудования не меньше чем правильная настройка пресса.
Кто нужен на участке
- Оператор пресса: Умение читать чертежи, работа с ЧПУ, понимание развёртки и пружинения. Аккуратность обязательна.
- Механик: Для одного пресса достаточно договора на обслуживание с поставщиком.
- Технолог: Расчёт развёрток, программирование сложных деталей. Часто совмещается с должностью инженера или опытного оператора.
Обучение оператора
Обучение у поставщика (3-5 дней) — это базовый минимум. Программа ввода в должность:
- Неделя 1: Устройство пресса, основы гибки, работа с ЧПУ.
- Неделя 2–3: Гибка типовых деталей под наблюдением, настройка под толщины.
- Неделя 4: Самостоятельная работа с периодическим контролем.
- Месяц 2–3: Сложные детали, офлайн-программирование, регламент ТО.
Не торопитесь. Оператор, который не уверен в себе, делает брак и может повредить станок.
Оплата труда (Ориентировочные ставки на 2026 год)
| Квалификация | Зарплата в месяц |
|---|---|
| Оператор без опыта (после обучения) | 45 000–60 000 ₽ |
| Оператор с опытом 1–3 года | 60 000–85 000 ₽ |
| Оператор-наладчик с опытом 3+ лет | 85 000–120 000 ₽ |
| Технолог по гибке | 90 000–140 000 ₽ |
В Москве и Санкт-Петербурге — на 30–50% выше. В регионах — ниже.

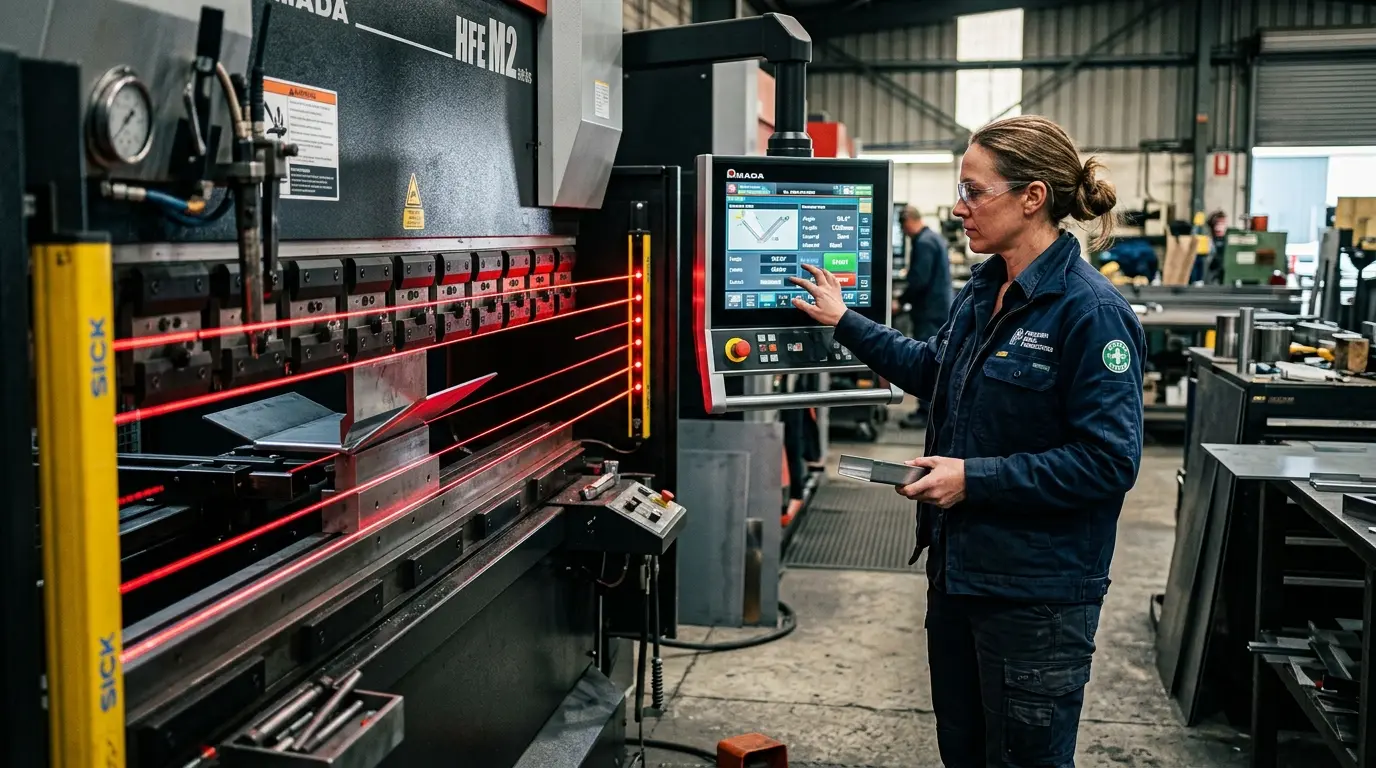

Требования безопасности
Листогибочный пресс — источник повышенной опасности.
- Защита станка: Лазерная защита (световая завеса) или двуручное управление (обязательно). Педаль должна иметь кожух от случайного нажатия. Боковые ограждения снимать запрещено.
- СИЗ: Защитные очки и обувь со стальным носком — обязательно. Важно: при работе у инструмента перчатки снимаются, чтобы их не затянуло под пуансон. При переноске листов — надеваются.
- Документация: Вводный инструктаж, инструктаж на рабочем месте, повторение раз в 6 месяцев. Ведение журнала.
Бюджет организации участка гибки
Цифры для участка с прессом 100 т (3 000 мм) на площади 60 м².
Единовременные затраты
| Статья | Стоимость |
|---|---|
| Листогибочный пресс 100 т, ЧПУ (китайский) | 2 500 000–4 000 000 ₽ |
| Листогибочный пресс 100 т, ЧПУ (европейский) | 6 000 000–12 000 000 ₽ |
| Фундамент | 80 000–200 000 ₽ |
| Электромонтажные работы | 30 000–100 000 ₽ |
| Освещение | 20 000–50 000 ₽ |
| Монтаж и пусконаладка пресса | 30 000–80 000 ₽ |
| Кран-балка 2 т (если нет) | 300 000–600 000 ₽ |
| Стеллаж для оснастки | 15 000–40 000 ₽ |
| Базовый комплект оснастки | 80 000–250 000 ₽ |
| Подъёмный стол перед прессом | 30 000–80 000 ₽ |
| Тележки для материала | 15 000–40 000 ₽ |
| Стол контроля, измерительный инструмент | 20 000–50 000 ₽ |
| Итого без пресса: 620 000–1 490 000 ₽ | |
| Итого с китайским прессом: 3 100 000–5 500 000 ₽ | |
| Итого с европейским прессом: 6 600 000–13 500 000 ₽ | |
Ежегодные операционные затраты
| Статья | Стоимость в год |
|---|---|
| Обслуживание пресса (материалы) | 15 000–40 000 ₽ |
| Оснастка (износ и пополнение) | 30 000–100 000 ₽ |
| Электроэнергия (одна смена, 250 дней) | 40 000–80 000 ₽ |
| Зарплата оператора | 720 000–1 020 000 ₽ |
| Сервисный контракт (опционально) | 60 000–180 000 ₽ |
| Итого в год | 865 000–1 420 000 ₽ |
Типичные ошибки при организации участка
- Купили пресс — потом думаем куда ставить. Деньги заморожены, станок на складе. Решение: начинайте подготовку за 2–3 месяца до поставки.
- Не проверили несущую способность пола. Через полгода пресс перекосило. Решение: фундамент проектируется до монтажа.
- Недооценили электрику. Выбивает автомат, нужно тянуть кабель. Решение: проверяйте наличие свободной мощности заранее.
- Взяли пресс без кран-балки. Ручная подача снижает скорость в 1,5 раза и ведёт к травмам.
- Наняли неопытного оператора и сразу в бой. Брак 30% и сломанная оснастка. Решение: 2-3 недели обучения под контролем.
- Купили пресс без запаса по усилию. Решение: берите с запасом мощности 20–30%.
- Сэкономили на оснастке. Один комплект матриц на все случаи не сработает. Нужен базовый набор (5-7 типоразмеров).
Сроки организации участка: реалистичный план
Реалистичный срок — 3–5 месяцев от принятия решения до первой серийной детали.
| Этап | Срок |
|---|---|
| Выбор оборудования, переговоры | 2–4 недели |
| Проектирование фундамента и электрики | 1–2 недели |
| Строительные работы | 3–6 недель |
| Набор прочности фундамента | 4 недели |
| Производство и доставка пресса | 4–16 недель |
| Монтаж и пусконаладка | 1–2 недели |
| Обучение оператора | 2–4 недели |
| Тестовое производство, отладка | 1–2 недели |
| Итого | 18–40 недель |
Совет: начинайте подготовку помещения параллельно с заказом пресса.
Чек-лист готовности участка к запуску
Помещение:
- [ ] Фундамент готов, бетон набрал прочность (28 дней)
- [ ] Электрика подведена, автомат установлен, заземление проверено
- [ ] Освещение смонтировано (не менее 300 лк)
- [ ] Пол ровный, проходы свободны (от 1 м)
- [ ] Температура в цехе не ниже +10°C
Оборудование и оснащение:
- [ ] Пресс выверен, анкера затянуты, масло залито
- [ ] Пусконаладка и калибровка ЧПУ выполнены
- [ ] Лазерная защита / двуручное управление работают
- [ ] Тестовые гибы в допусках
- [ ] Базовый комплект оснастки установлен на промаркированный стеллаж
- [ ] Подъёмный стол и измерительный инструмент готовы
Персонал и документы:
- [ ] Оператор обучен
- [ ] Инструктажи по ТБ проведены, журнал подписан
- [ ] Инструкция и регламент ТО висят у станка
Итог
Организация участка гибки с нуля — это проект который требует планирования, времени и бюджета. Главные выводы:
- Начинайте с задачи, не с оборудования. Поймите, что и сколько гнуть — потом выбирайте пресс.
- Подготовка помещения — не формальность. Фундамент, электрика и кран-балка — обязательная инфраструктура. Закладывайте на неё от 600 тыс. до 1,5 млн рублей.
- Параллельное планирование экономит месяцы. Готовьте фундамент, пока станок едет к вам.
- Оператор важен не меньше пресса. Не экономьте на обучении.
- Запас по усилию и оснастке — обязателен. Запас мощности в 20–30% окупится на первом же нестандартном заказе.
