Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

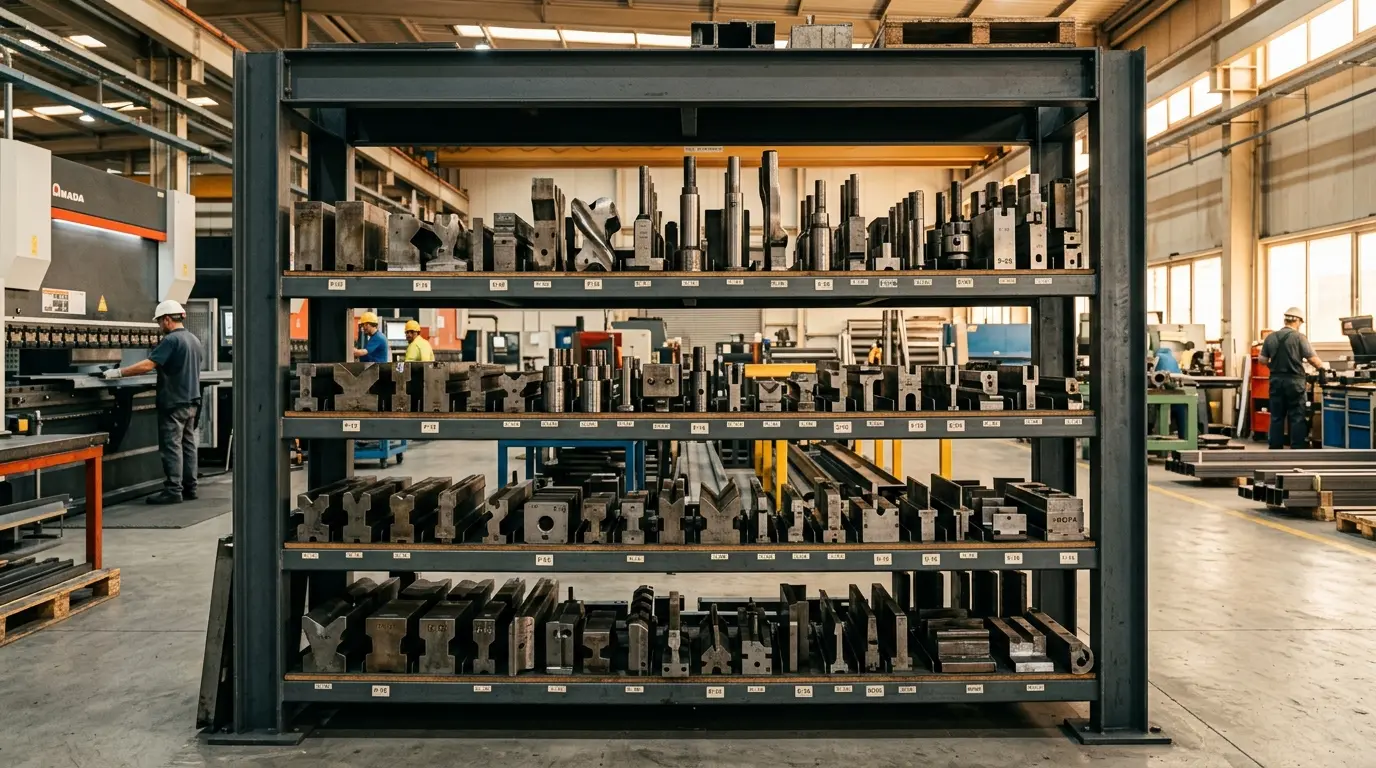

Оснастка — это «сердце» листогибочного пресса. От правильного выбора пуансонов и матриц зависит качество гиба, точность углов, срок службы оборудования и скорость переналадки. Кроме того, современные быстросменные системы позволяют сократить время переналадки с часов до минут, что выгодно при серийном производстве и частой смене изделий.

В этой статье — полный обзор оснастки для листогибочного пресса: какие бывают пуансоны и матрицы, как выбрать ширину и радиус, чем отличаются системы крепления, особенности быстросменных систем и на что обратить внимание при покупке.

Кратко: главное

Оснастка состоит из пуансона (верхней части) и матрицы (нижней части), которые должны быть максимально совместимы
Качество гиба напрямую зависит от радиуса и ширины паза матрицы, а также формы пуансона
Стандартный выбор паза матрицы — от 8× до 12× толщины листа
Быстросменные системы позволяют менять оснастку за 5–10 минут вместо 30–60 минут
Правильно подобранная оснастка снижает усилие гибки, уменьшает пружинение и повышает точность
При гибке нержавейки и алюминия нужна специальная оснастка с полированной поверхностью и соответствующим покрытиями
Материалы оснастки должны иметь высокую твёрдость и износостойкость — HRC 58–62

Компоненты оснастки листогибочного пресса

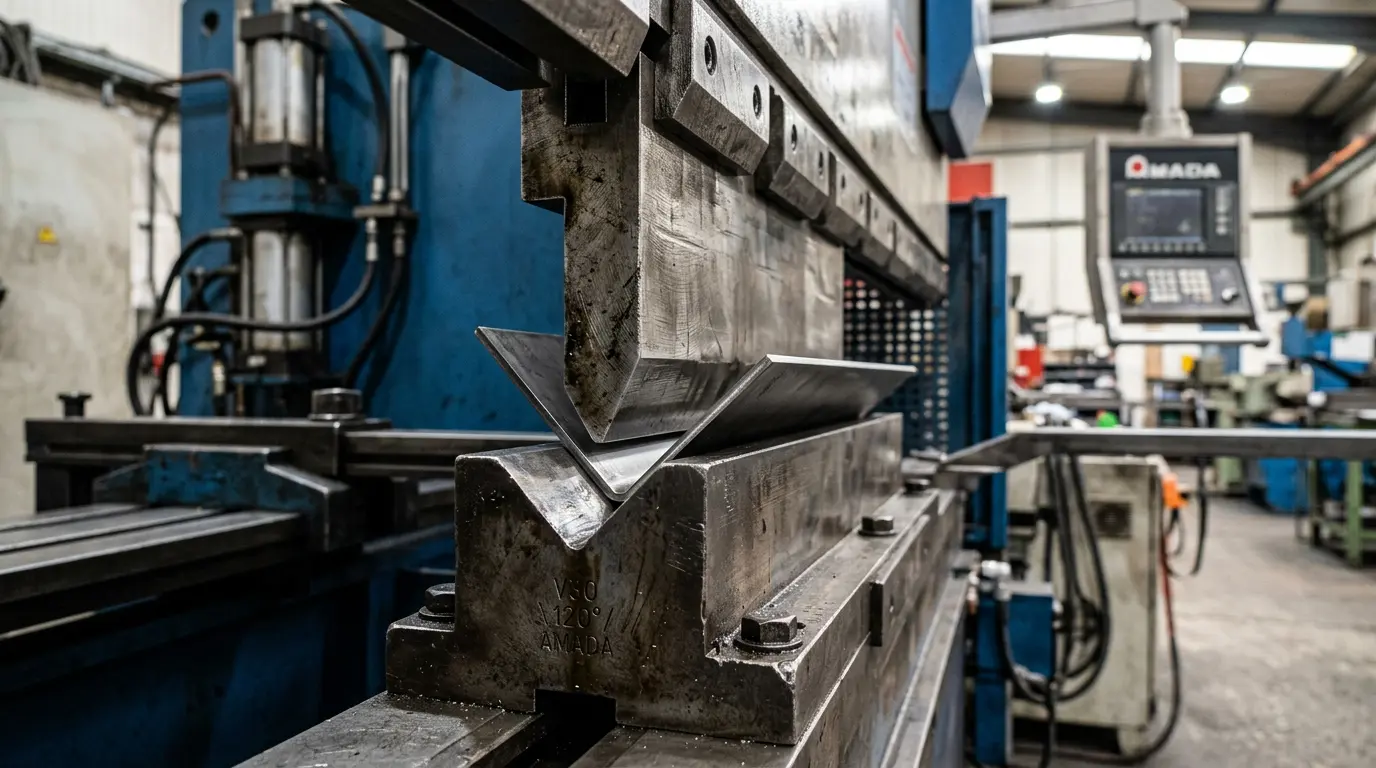

Крупный план верхнего пуансона и нижней V-образной матрицы

Пуансоны

Пуансон — верхняя часть оснастки, которая прижимает лист к матрице и формирует изгиб.

Основные параметры пуансона:

Форма: прямоугольный с прямым или скруглённым носиком
Радиус носика (R): от 0,5 мм до 10 мм и больше, влияет на внутренний радиус гиба
Длина: зависит от длины балки пресса
Материал: инструментальная сталь с повышенной твёрдостью и износостойкостью
Покрытие: порошковое, титан-алюминиевое (TiAlN), нитрид титана и другие для снижения трения и износа

Матрицы

Матрица — нижняя часть оснастки, в которой располагается паз, повторяющий форму гиба.

Основные параметры матрицы:

Ширина паза (V): основной параметр, рекомендуемый выбор — 8× толщины листа для тонких металлов и 10–12× для толстых
Глубина паза: определяет максимальную толщину металла и высоту гиба
Радиус кромок матрицы: должен соответствовать радиусу пуансона, влияет на качество угла гиба и пружинение
Материал: закалённая инструментальная сталь, зачастую с индукционной закалкой до HRC 58–62
Добавочные элементы: упоры, пружинные или гидравлические механизмы для облегчения выброса детали

Комплект пуансон + матрица

Оснастка продаётся и работает комплектом. Несовместимость радиусов и пазов приведёт к браку и повышенному износу. При покупке важно подобрать совместимый комплект.

Типы пуансонов

Тип пуансона	Особенности	Применение
Прямой носик	Классический вариант с прямой нижней кромкой	Для стандартной гибки со средним радиусом
Радиусный носик	Скруглённый носик с радиусом от 0,5 мм	Для гибки тонких листов, нержавейки, алюминия
Полуроликовый	Имеет роликовый элемент для уменьшения трения	Для крупногабаритных деталей и алюминия
Многоступенчатый	Для гибки многогибовых профилей	Специальные задачи, сложная геометрия

Типы матриц

Тип матрицы	Особенности	Применение
Прямой паз	Простой прямоугольный паз, глубина соответствует толщине	Универсальное применение
V-образный	Более узкий и глубокий паз	Тонкий металл, высокая точность
Быстросменные	С креплением для быстрого монтажа/демонтажа	Серийное производство, частая смена оснастки
С пружинным выбрасывателем	Для облегчения извлечения детали	Для тонких и сложных деталей

Как выбрать ширину и радиус оснастки

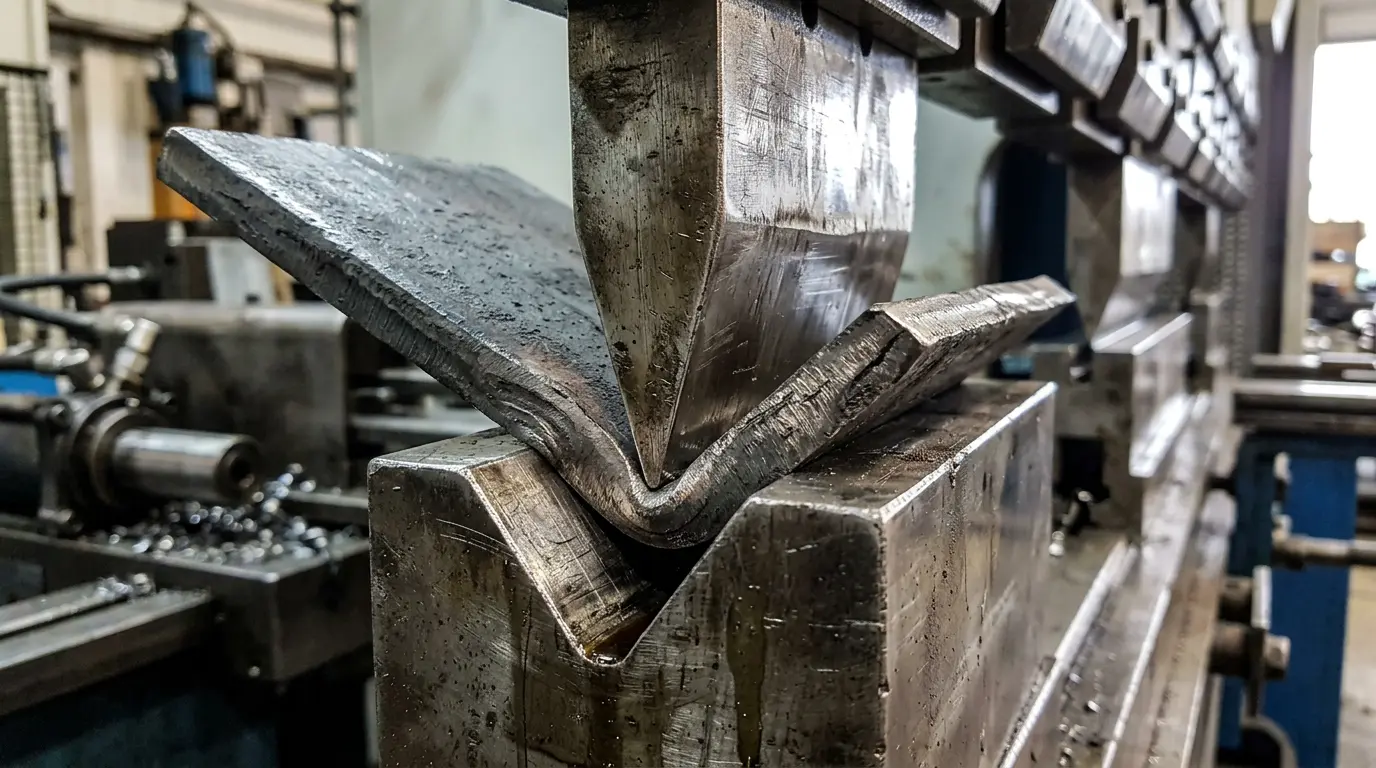

Макросъемка: пуансон давит на металл в V-образном пазу матрицы

Ширина паза матрицы (V)

Используйте правило: V = 8–10 × толщина листа (S).
Для нержавейки и алюминия выбирайте паз шире на 10–30%, чтобы снизить усилие и пружинение.
Чем уже паз — тем меньше внутренний радиус и выше усилие гибки.

Радиус пуансона (R)

Радиус должен быть от 0,5 до 1,5 S, чаще 0,5–1,0 мм для тонких листов (до 3 мм).
Для толстых листов (6–12 мм) радиус увеличивают до 2–3 мм.
Радиус влияет на качество поверхности внутренней стороны гиба и на пружинение.

Быстросменные системы оснастки

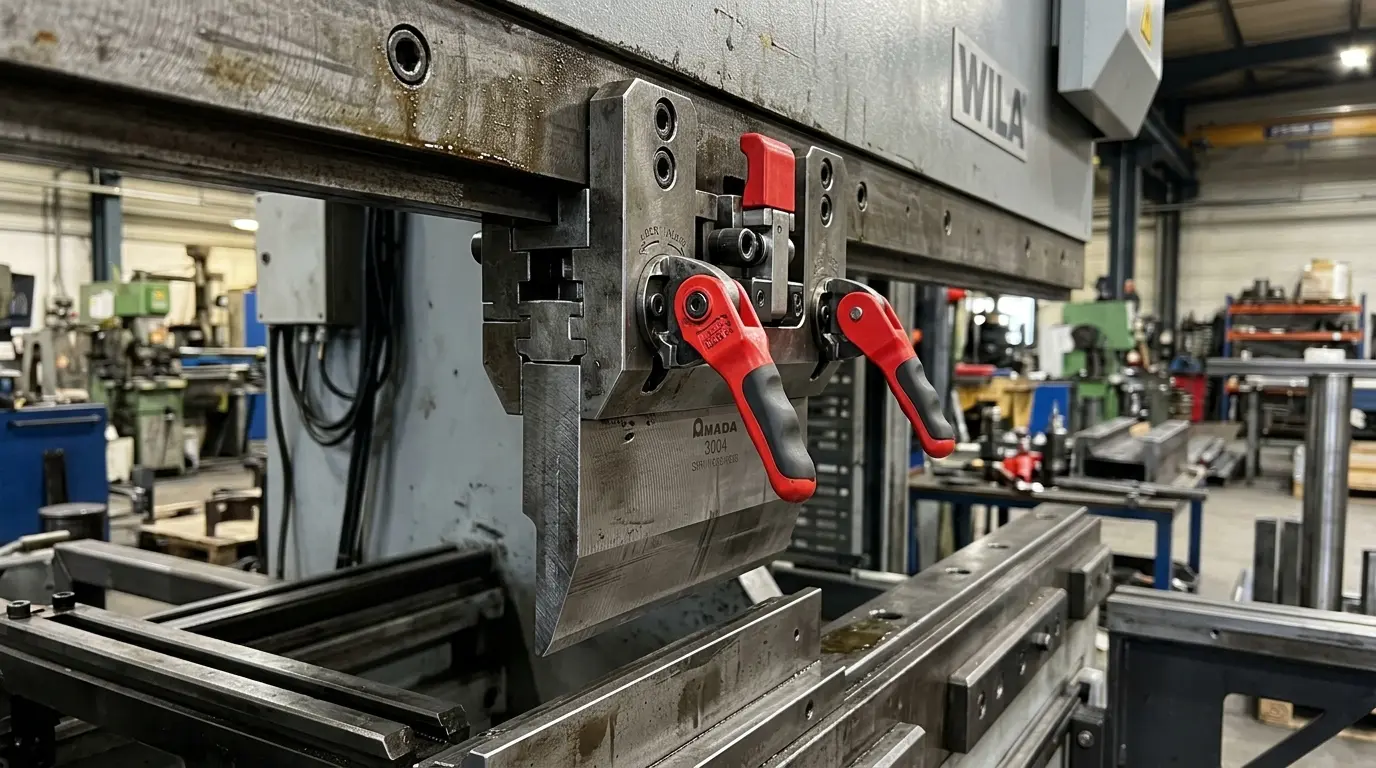

Механизм быстросменного крепления пуансона на балке пресса

Зачем нужны

Стандартная смена пуансонов и матриц занимает от 30 до 90 минут.
В серийном производстве с частой сменой типоразмеров переналадка оснастки — главный узкий «бутылочный горлышко».
Быстросменные системы сокращают время переналадки до 5–10 минут.

Типы быстросменных систем

Система	Описание	Производители
Шкворневая замковая	Использует шпиндель для фиксации оснастки	Amada, Salvagnini
Пружинные фиксаторы	Быстрое защёлкивание без инструмента	LVD, Bystronic
Магнитные замки	Для лёгкой оснастки, редко	Специализированные системы
Гидравлическое крепление	Автоматический зажим оснастки	Крупные системы Trumpf

Преимущества

Экономия времени переналадки
Повышение точности установки оснастки
Снижение риска повреждения оборудования при монтаже

Недостатки

Дополнительная стоимость системы
Требует серийных партий деталей для окупаемости
Возможны ограничения по весу и размерам оснастки

Особенности оснастки для нержавеющей стали и алюминия

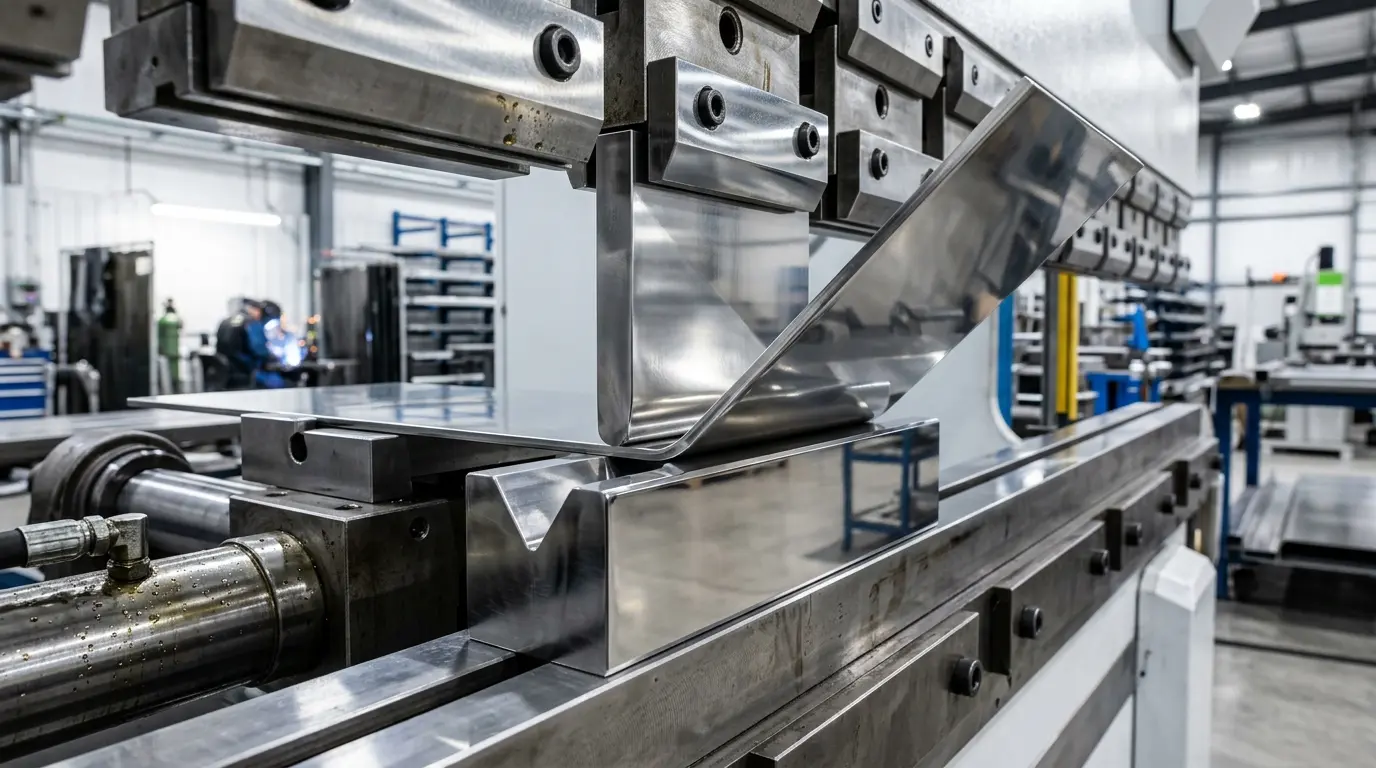

Идеально отполированная оснастка для гибки нержавеющей стали

Нержавейка

Требует полированных и покрытых оснасток для снижения трения
Узкие пазы матриц не рекомендуются
Используйте пуансоны с радиусным носиком и покрытиями TiAlN, DLC
Матрицы с подвижными элементами и пружинными выбрасывателями ждут чаще

Алюминий

Очень чувствителен к царапинам — нужен гладкий и полированный инструмент
Часто применяются роликовые пуансоны
Более широкий паз матрицы для снижения усилия
Периодический уход и чистка оснастки обязательны

Материалы пуансонов и матриц

Обычно используют инструментальную сталь марок: D2, M2, 1.2379
Закалка до HRC 58–62 для высокой износостойкости
Покрытия для снижения трения и повышения срока службы: TiN, TiAlN, DLC
Для специфических условий: керамические покрытия, плазменное напыление

Как ухаживать за оснасткой

Регулярно очищайте рабочие поверхности от загрязнений и стружки
Следите за износом — появление задиров и сколов приводит к браку
Периодически проверяйте радиус и состояние покрытия
Храните в сухом, чистом месте, желательно в защитных чехлах
При смене материала — меняйте оснастку или проводите тщательную очистку

Основные ошибки при выборе и эксплуатации оснастки

Покупка оснастки без учёта толщины и материала — приводит к браку
Использование паза слишком узкого под толстый материал — перегруз пресса и разрушение оснастки
Несовместимость пуансона и матрицы по радиусу и ширине паза
Игнорирование необходимости быстросменной системы при частой смене изделия
Использование оснастки без покрытия при гибке нержавейки и алюминия
Недостачный уход и несвоевременная замена изношенной оснастки

При покупке оснастки обратите внимание

Совместимость по типу пресса (у гидравлики и механики разные стандарты)
Наличие сертификатов качества и испытаний на твёрдость
Возможность поставки быстросменных адаптеров для вашего пресса
Гарантию и сервисное обслуживание
Возможность заказа нестандартных размеров и радиусов

Итог

Оснастка — ключевой фактор точности, качества и эффективности гибки. Правильный выбор пуансонов и матриц, соответствующий материалу и толщине листа, позволяет снизить усилие, уменьшить пружинение и повысить ресурс оборудования.

Современные быстросменные системы — необходимость при серийном и мелкосерийном производстве. Они сокращают время переналадки и снижают риск ошибок, связанных с установкой.

При покупке оснастки обязательно учитывайте особенности материала (нержавейка, алюминий), требования к радиусу гиба и совместимость с вашим прессом.
