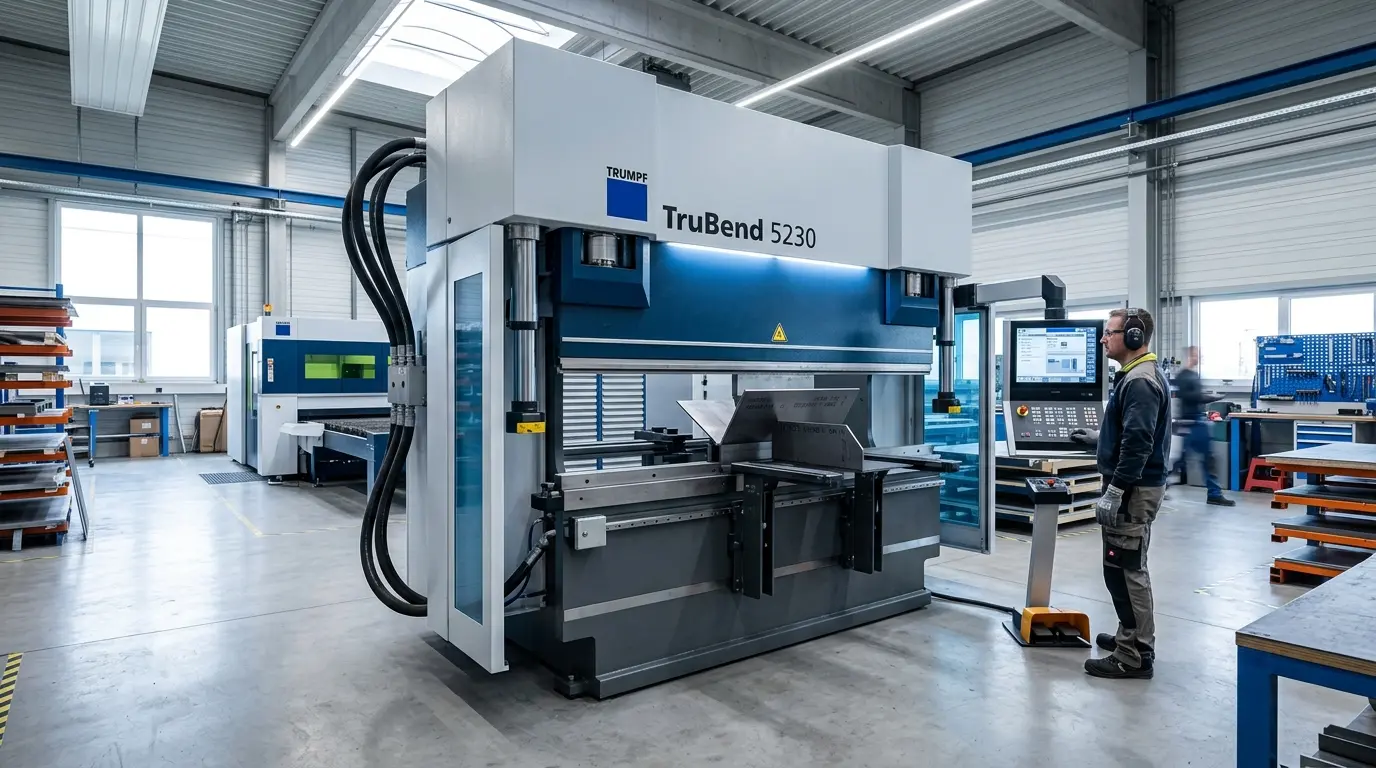

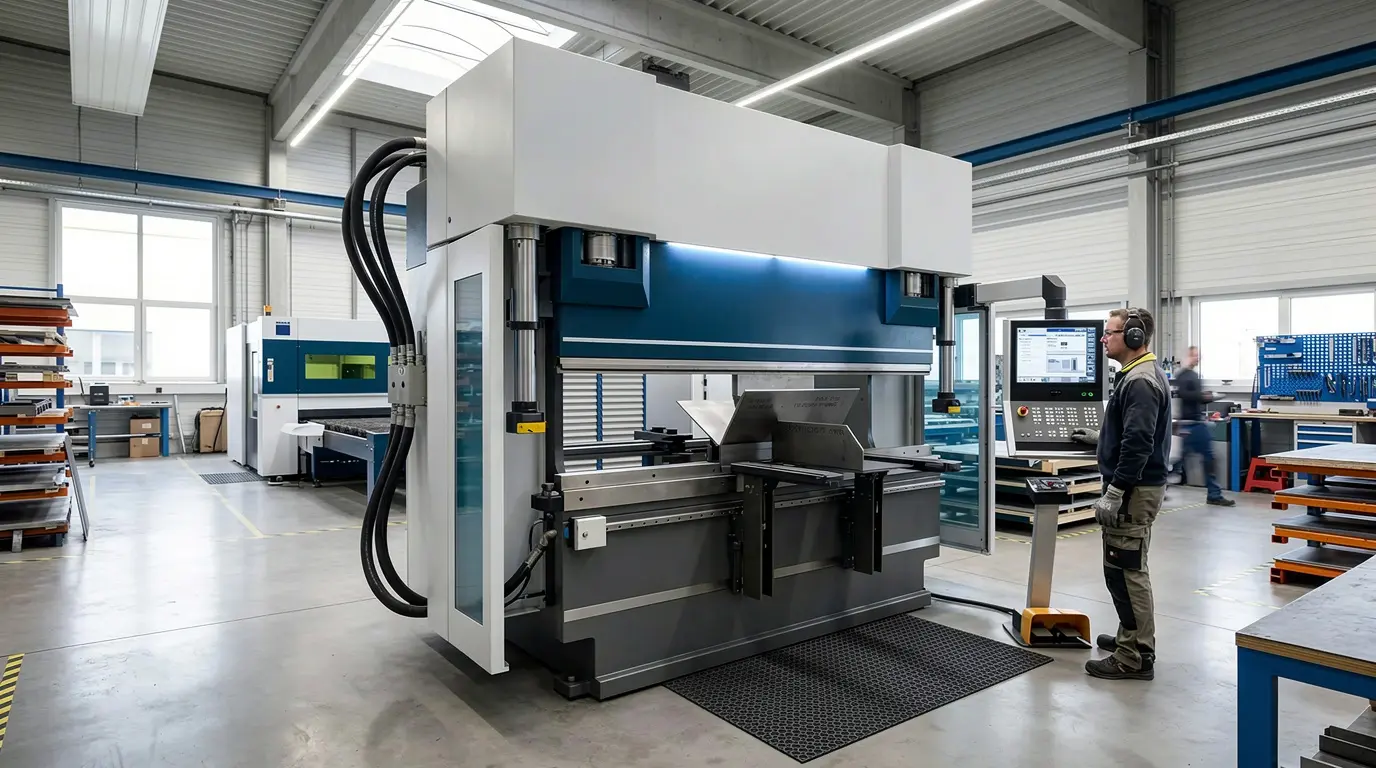

Обслуживание листогибочного пресса регламент, типичные поломки, стоимость ТО

Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

Листогибочный пресс — один из самых надёжных станков в цехе. При правильном обслуживании он работает 20–30 лет без капитального ремонта. При отсутствии обслуживания — выходит из строя за 3–5 лет, а стоимость ремонта сопоставима с ценой нового станка.

Большинство поломок, которые видит сервисный инженер — следствие не износа, а пренебрежения регламентом. Грязное масло в гидросистеме, несвоевременная замена фильтров, игнорирование посторонних звуков — всё это предсказуемо приводит к дорогостоящим отказам.

В этой статье — практический регламент обслуживания, разбор типичных поломок и реальные цифры по стоимости ТО и ремонта.

Почему обслуживание критично именно для листогибочного пресса

Листогибочный пресс работает в тяжёлых условиях. Каждый рабочий цикл — удар нагрузкой до нескольких сотен тонн, вибрация, нагрев гидравлического масла. За смену пресс совершает 200–600 рабочих ходов. За год — 50 000–150 000 циклов.

При таких нагрузках износ неизбежен. Вопрос только в том — управляемый это износ или нет.

• Управляемый износ — это когда вы меняете масло по регламенту, проверяете зазоры, своевременно заменяете уплотнения. Детали изнашиваются предсказуемо, замена плановая, простой минимальный.
• Неуправляемый износ — это когда масло не меняли два года, фильтры забиты, зазоры выросли втрое от нормы. В какой-то момент что-то ломается внезапно, в середине срочного заказа, и пресс стоит неделю пока едет запчасть.

Разница в деньгах — существенная. Плановое ТО обходится в 15 000–40 000 ₽ в год. Внеплановый ремонт гидронасоса или замена цилиндра — 150 000–500 000 ₽ плюс простой производства.

Структура регламента обслуживания

Регламент делится на четыре уровня по периодичности:

• Ежедневное обслуживание — выполняет оператор, 10–15 минут
• Еженедельное обслуживание — оператор или механик, 30–60 минут
• Ежемесячное обслуживание — механик, 2–4 часа
• Годовое обслуживание — механик или сервисный инженер, 1–2 дня

Конкретные интервалы зависят от интенсивности использования пресса. Если пресс работает в две смены — интервалы сокращаются вдвое. Ориентируйтесь на моточасы, а не только на календарные сроки.

Ежедневное обслуживание

Выполняется в начале смены до запуска пресса и в конце смены.

В начале смены

• Визуальный осмотр. Обойдите пресс и осмотрите: нет ли подтёков масла под прессом и на корпусе гидроагрегата; нет ли видимых повреждений шлангов и трубопроводов; нет ли посторонних предметов в рабочей зоне и на направляющих; состояние защитных кожухов — все на месте, не повреждены.

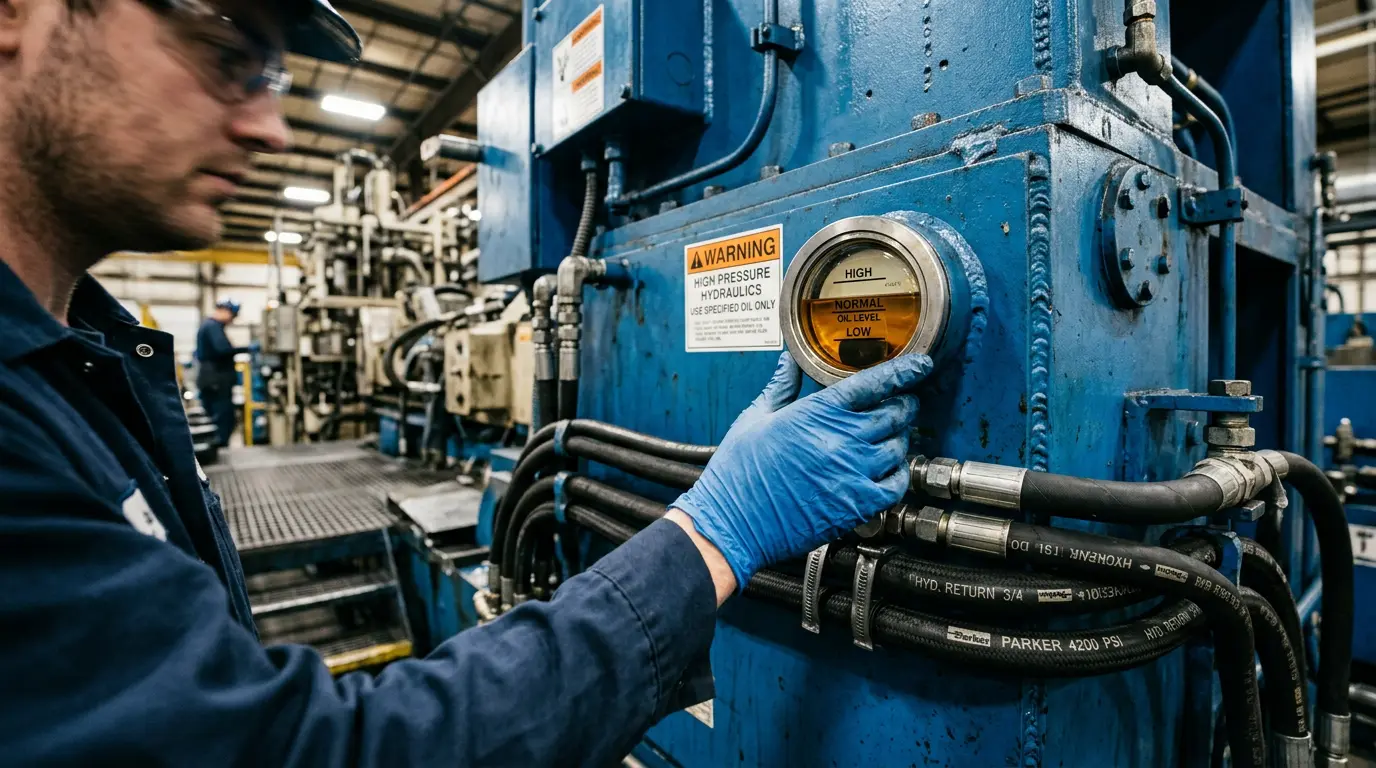

• Уровень масла в гидросистеме. Проверьте по смотровому стеклу или щупу на гидробаке. Уровень должен быть в пределах отметок MIN–MAX. Если уровень упал — найдите причину (утечка) до запуска пресса.
• Уровень смазки направляющих. На прессах с централизованной системой смазки — проверьте уровень в резервуаре. На прессах с ручной смазкой — нанесите смазку на направляющие ползуна.
• Проверка работы на холостом ходу. Запустите пресс и выполните 3–5 холостых ходов без металла. Прислушайтесь к посторонним звукам. Проверьте что ползун движется плавно, без рывков и вибрации.

В конце смены

• Очистка рабочей зоны. Уберите металлическую стружку, обрезки, окалину с рабочего стола, направляющих и корпуса пресса. Металлическая пыль и стружка попадают в направляющие и ускоряют износ.
• Очистка инструмента. Снимите пуансоны и матрицы, очистите от металлической пыли и смазки. Нанесите тонкий слой защитного масла на нерабочие поверхности.
• Фиксация замечаний. Если в течение смены появились посторонние звуки, нестабильность угла или другие отклонения — запишите в журнал обслуживания. Не оставляйте замечания устно — они теряются.

Еженедельное обслуживание

Гидросистема

• Проверка температуры масла. Рабочая температура гидравлического масла — 35–55°C. Если нагревается выше 60°C — это сигнал проблемы: засорён теплообменник, неисправен термостат, или пресс перегружен.
• Проверка давления в системе. Обычно 200–280 бар. Отклонение более 10% от номинала — повод для диагностики.
• Осмотр шлангов и соединений. Осмотрите на предмет трещин, потёртостей, вздутий. Шланг с трещиной замените немедленно.

Механическая часть

• Проверка зазоров в направляющих ползуна. Допустимый зазор — 0,02–0,05 мм. При зазоре более 0,1 мм — регулировка обязательна.
• Смазка направляющих. (При ручной смазке) используйте смазку рекомендованной марки (NLGI 2).
• Проверка крепления инструментодержателей. Вибрация постепенно ослабляет крепёж.

Система ЧПУ и электрика

• Очистка от пыли. Металлическая пыль — враг электроники. Продуйте сжатым воздухом шкаф управления.
• Проверка кабелей. Осмотрите кабели в зоне подвижных частей (энкодеры, датчики).

Ежемесячное обслуживание

Гидросистема

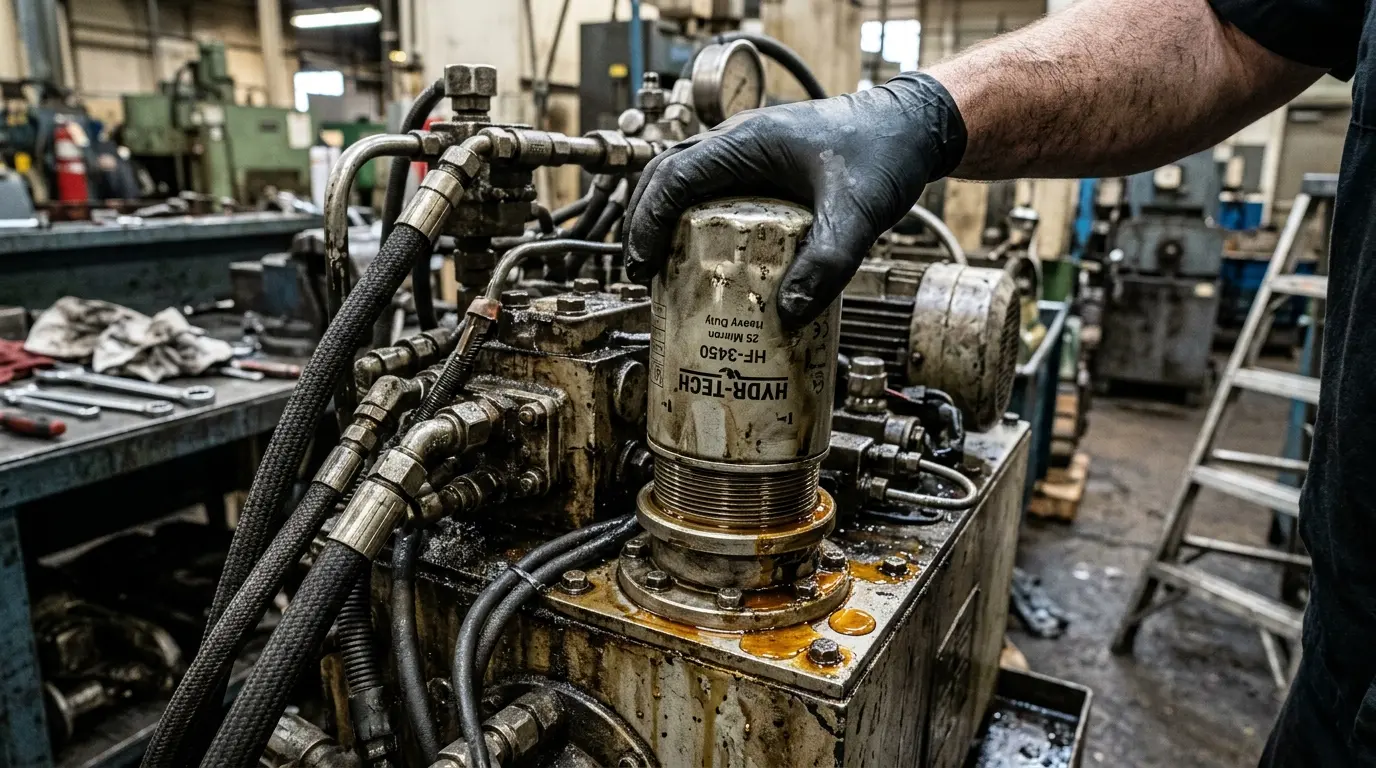

• Замена фильтра гидросистемы. Меняется каждые 500 моточасов. Засорённый фильтр — прямой путь к износу насоса.
• Проверка качества масла. Возьмите пробу 50–100 мл. Признаки проблем: мутное/молочное (вода), тёмное (перегрев), металлическая взвесь (износ).
• Проверка теплообменника. Очистите от пыли и грязи.

Механическая часть

• Проверка и регулировка зазоров в направляющих. Измерьте зазоры щупом, отрегулируйте клиновые планки.
• Проверка состояния уплотнений гидроцилиндров. На штоке не должно быть масляной плёнки. Плёнка — признак износа уплотнений.
• Проверка крепления и синхронизации цилиндров. Отклонение более 0,1 мм по длине балки — повод для регулировки.

Система ЧПУ

• Проверка точности позиционирования. Выполните тестовый гиб. Отклонение более 0,3° — повод для калибровки.
• Проверка задних упоров. Установите упор на известный размер, измерьте штангенциркулем (допуск 0,1 мм).
• Резервное копирование программ. Сохраните программы на внешний носитель.

Годовое обслуживание

Годовое ТО — наиболее полная процедура. Рекомендуется проводить в период минимальной загрузки производства.

Замена масла в гидросистеме

Это самая важная процедура годового ТО. Масло меняется полностью — слив старого, промывка бака, заправка свежим.

1. Прогрейте масло до 40–50°C (тёплое сливается полнее).
2. Слейте масло через кран, удалите осадок со стенок бака.
3. Замените все фильтры.
4. Заправьте свежее масло (ISO VG 46 или VG 68) до уровня MAX.
5. Сделайте 10–15 холостых ходов для прокачки.

Объём масла: до 100 т (80–150 л), 100–250 т (150–300 л), более 250 т (300–600 л).

Полная проверка механики

• Проверка рамы и сварных швов. Осмотрите зоны концентрации напряжений.
• Замена уплотнений. Меняйте превентивно раз в 2–3 года (5–20 тыс. ₽ вместо ремонта на сотни тысяч).
• Проверка подшипников и муфты насос-мотор. Шумный подшипник меняется немедленно.

Калибровка и настройка ЧПУ

• Калибровка оси Y (глубина хода ползуна) и задних упоров.
• Проверка системы компенсации прогиба балки (бомбирования).
• Обновление программного обеспечения контроллера.

Типичные поломки и их причины

Нестабильный угол гибки
Симптом: угол гиба меняется от детали к детали или по краям гиба.
Причины: Износ направляющих ползуна, несинхронность цилиндров, износ уплотнений, нестабильное давление (засор фильтра). Также влияет тепловое расширение масла (требуется прогрев 10-15 ходов).

Течь масла
Симптом: масляные подтёки, плёнка на штоках, падение уровня в баке.
Причины: Износ уплотнений цилиндров, повреждение шланга, ослабление фитингов от вибрации. Не работайте с течью — это приведет к кавитации насоса!

Посторонние звуки в гидросистеме
Свист/вой: кавитация из-за низкого уровня или густого масла (разрушает насос за часы).
Стук при реверсе: гидроудар (неисправен клапан управления скоростью).
Нарастающий металлический шум: износ подшипника насоса.

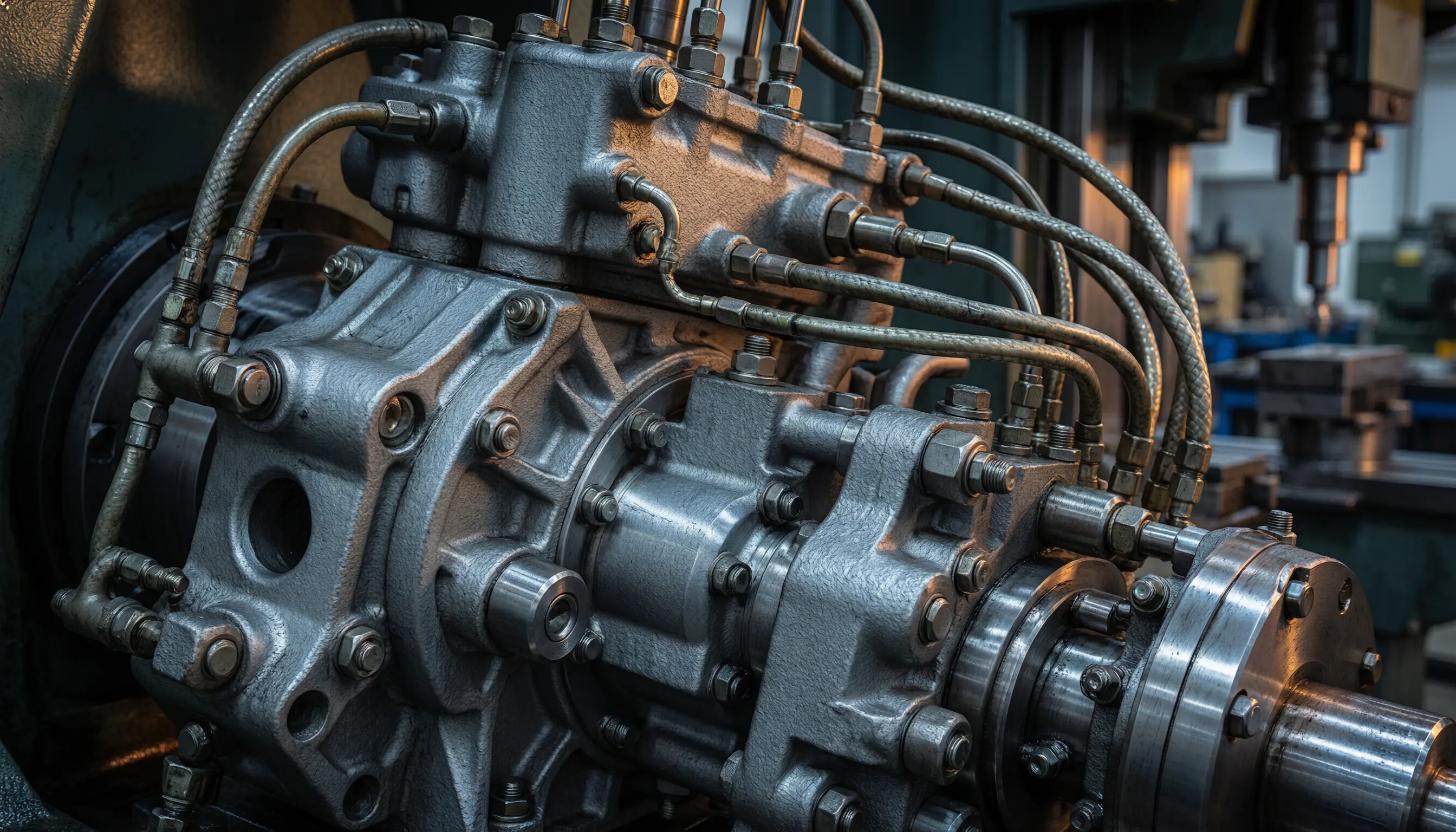

Пресс не развивает номинальное усилие
Симптом: пресс не может согнуть привычный металл.
Причины: Износ гидронасоса, неисправность предохранительного клапана, внутренние перетечки в гидрораспределителе.

Ошибки ЧПУ и нестабильная работа электроники
Симптом: ползун останавливается, упоры не выходят в позицию.
Причины: Износ энкодера, перетёртый кабель в зоне движения, металлическая пыль на платах, севшая батарейка памяти контроллера.

Стоимость обслуживания и ремонта

Плановое ТО своими силами

Сервисный контракт с поставщиком

Контракт обычно включает: 2 визита в год, замену фильтров/масла, приоритетный выезд, удалённую диагностику.

Стоимость типичных ремонтов

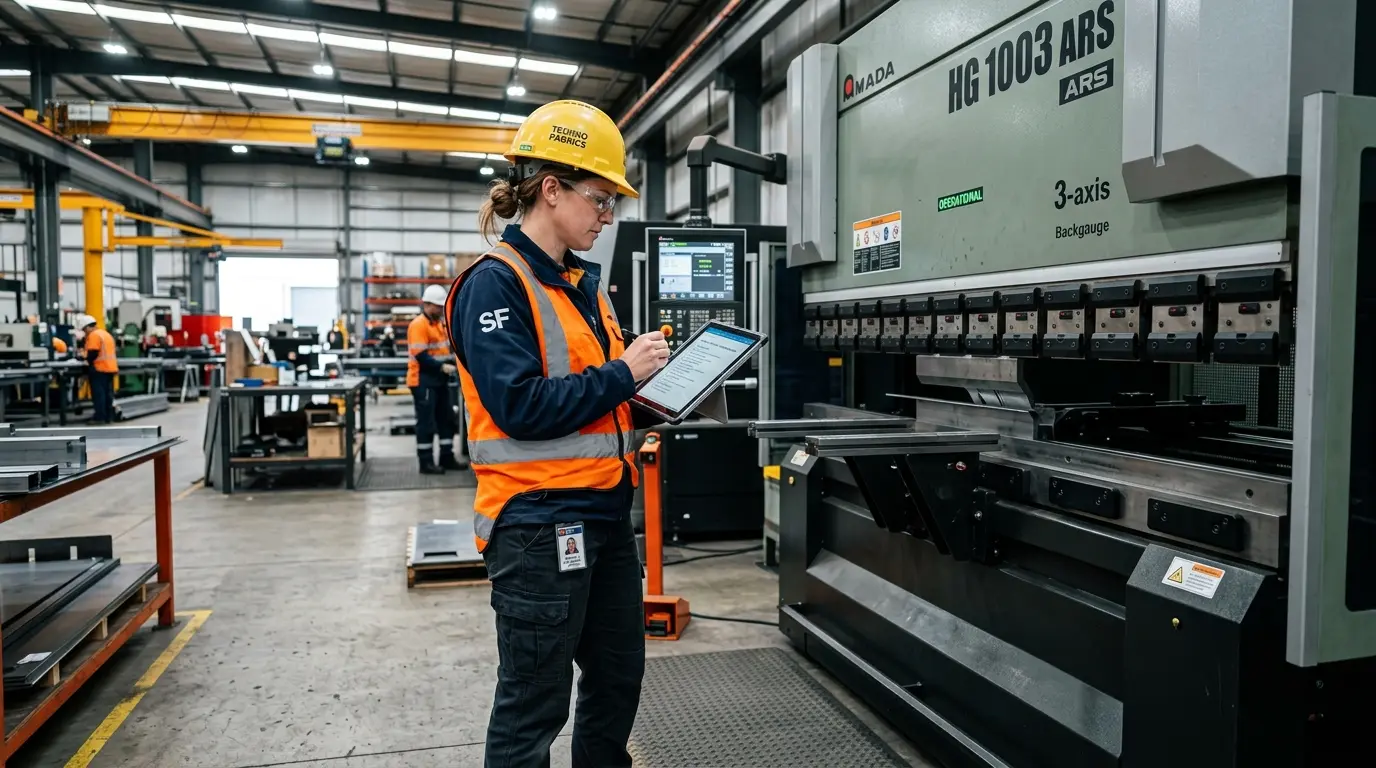

Журнал обслуживания: зачем и как вести

Журнал обслуживания — простой инструмент который экономит деньги и время.

Что фиксировать: Дата и вид выполненного ТО, замененные расходники, показания моточасов, нестандартные ситуации (звуки, ошибки).

Зачем это нужно: Помогает сервисному инженеру быстро понять историю пресса. Спасает при смене оператора. При продаже пресса — журнал подтверждает обслуживание и повышает его стоимость на вторичном рынке.

Когда вызывать сервисного инженера

Вызывайте, если:

• Пресс не развивает усилие после проверки фильтров и масла
• Течь из цилиндра не устраняется заменой уплотнений
• ЧПУ выдаёт ошибки, не решаемые перезагрузкой
• Ползун движется рывками при исправной гидравлике
• Обнаружена трещина в раме пресса
• После замены энкодера точность не восстановилась

Не вызывайте (делайте сами), если: Упал уровень масла, засорился фильтр, села батарейка ЧПУ, ослабло крепление инструмента или нужно просто почистить станок.

Особенности обслуживания прессов разных производителей

Европейские прессы (Trumpf, Amada, LVD, Bystronic, Durma)

Высокое качество (гидравлика Rexroth/Parker), ресурс 15–25 лет. Дорогие оригинальные запчасти (распределитель Rexroth — до 150 000 ₽). Отличная документация и удаленная диагностика.

Китайские прессы (Durma, Accurl, Delem-based, WC67)

Ресурс 8–15 лет. Дешёвые запчасти, но качество плавает. Главный совет: сразу после покупки слейте заводское масло и залейте качественное европейское. Не перегружайте гидравлику (работайте до 80% от номинала).

Отечественные прессы (Воронеж, АЗПИ, Киров)

Простая и ремонтопригодная конструкция. Ресурс 20–30 лет. Главный минус — качество подгонки направляющих ниже европейского, поэтому проверять и регулировать зазоры нужно чаще (раз в 2 недели).

Обслуживание в условиях интенсивной эксплуатации

Если пресс работает в 2 смены, регламент корректируется:

Подготовка пресса к длительному простою

Если станок не работает более 2-3 месяцев:

1. Сделайте полное ТО, слейте старое окислившееся масло.
2. Нанесите консервационную смазку на направляющие и инструмент.
3. Поднимите ползун (штоки цилиндров убраны, уплотнения не сохнут).
4. Накройте пресс пленкой/чехлом.
5. Оставьте питание батарейки ЧПУ включенным.
6. Раз в месяц запускайте пресс на 15 минут для прокачки масла.

Чек-лист обслуживания: сводная таблица

Ежедневно:

• [ ] Визуальный осмотр — подтёки, повреждения
• [ ] Уровень масла в гидробаке
• [ ] Уровень смазки в системе централизованной смазки
• [ ] 3–5 холостых ходов (плавность и звуки)
• [ ] Очистка рабочей зоны и инструмента
• [ ] Запись замечаний в журнал

Еженедельно:

• [ ] Температура масла при рабочем режиме
• [ ] Давление в гидросистеме
• [ ] Осмотр шлангов и соединений
• [ ] Проверка люфта в направляющих
• [ ] Смазка направляющих (при ручной)
• [ ] Очистка шкафа управления от пыли

Ежемесячно:

• [ ] Замена фильтра гидросистемы
• [ ] Проверка качества масла (цвет, осадок)
• [ ] Очистка теплообменника
• [ ] Осмотр штоков цилиндров (масляная плёнка)
• [ ] Проверка синхронности цилиндров и задних упоров
• [ ] Резервное копирование программ ЧПУ

Ежегодно:

• [ ] Полная замена масла и всех фильтров
• [ ] Осмотр рамы на трещины
• [ ] Замена уплотнений цилиндров
• [ ] Проверка муфты и подшипников
• [ ] Полная калибровка ЧПУ и компенсации прогиба

Итог

Обслуживание листогибочного пресса — это не расходы, а инвестиция. Пресс который обслуживается по регламенту работает стабильно, не останавливает производство в неподходящий момент и служит 20–30 лет.

Три вещи которые дают максимальный эффект при минимальных затратах:

1. Масло. Меняйте его раз в год. Это предотвращает большинство дорогостоящих поломок гидросистемы.
2. Журнал. Фиксируйте всё. Это превращает обслуживание из хаотичного в системное.
3. Не игнорируйте симптомы. Звук, нестабильный угол, масляная плёнка — устраните причину сейчас за 15 000 ₽, чтобы не менять насос через месяц за 200 000 ₽.
