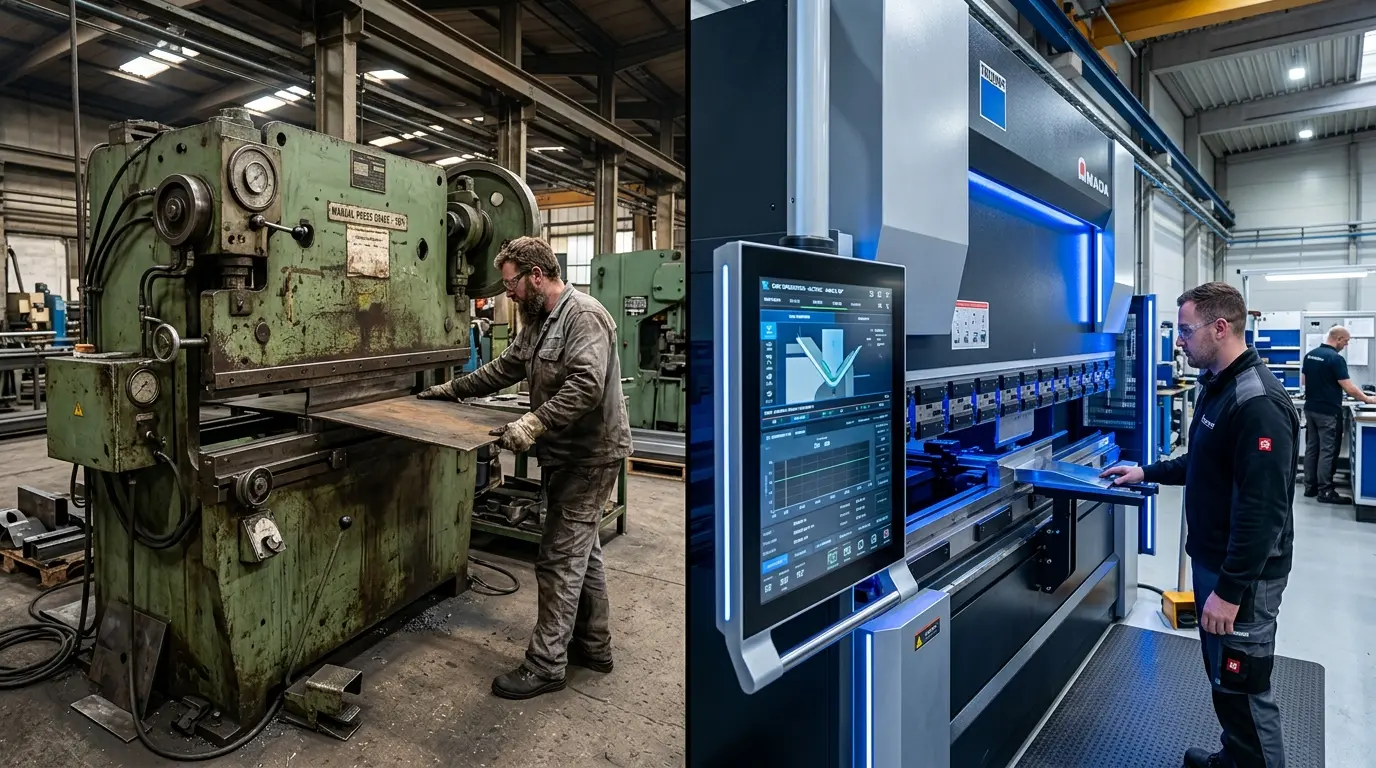

Листогибочный пресс с ЧПУ или без: когда доплата оправдана

Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

Разница в цене между листогибочным прессом без ЧПУ и аналогичным станком с нормальной системой управления — от 400 000 до 1 500 000 ₽. Для многих производств это весомый аргумент в пользу «взять попроще». Но правильный вопрос не «сколько стоит ЧПУ», а «сколько стоит работа без ЧПУ».

В этой статье разберём честно: когда пресс без ЧПУ — разумный выбор, а когда экономия оборачивается потерями. С цифрами и конкретными сценариями.

Что такое ЧПУ на листогибочном прессе

ЧПУ (числовое программное управление) на листогибочном прессе — это система, которая управляет движением балки и заднего упора по заданной программе. Оператор вводит параметры детали, система рассчитывает положение упора и глубину захода пуансона для каждого гиба, пресс выполняет гибы с заданной точностью.

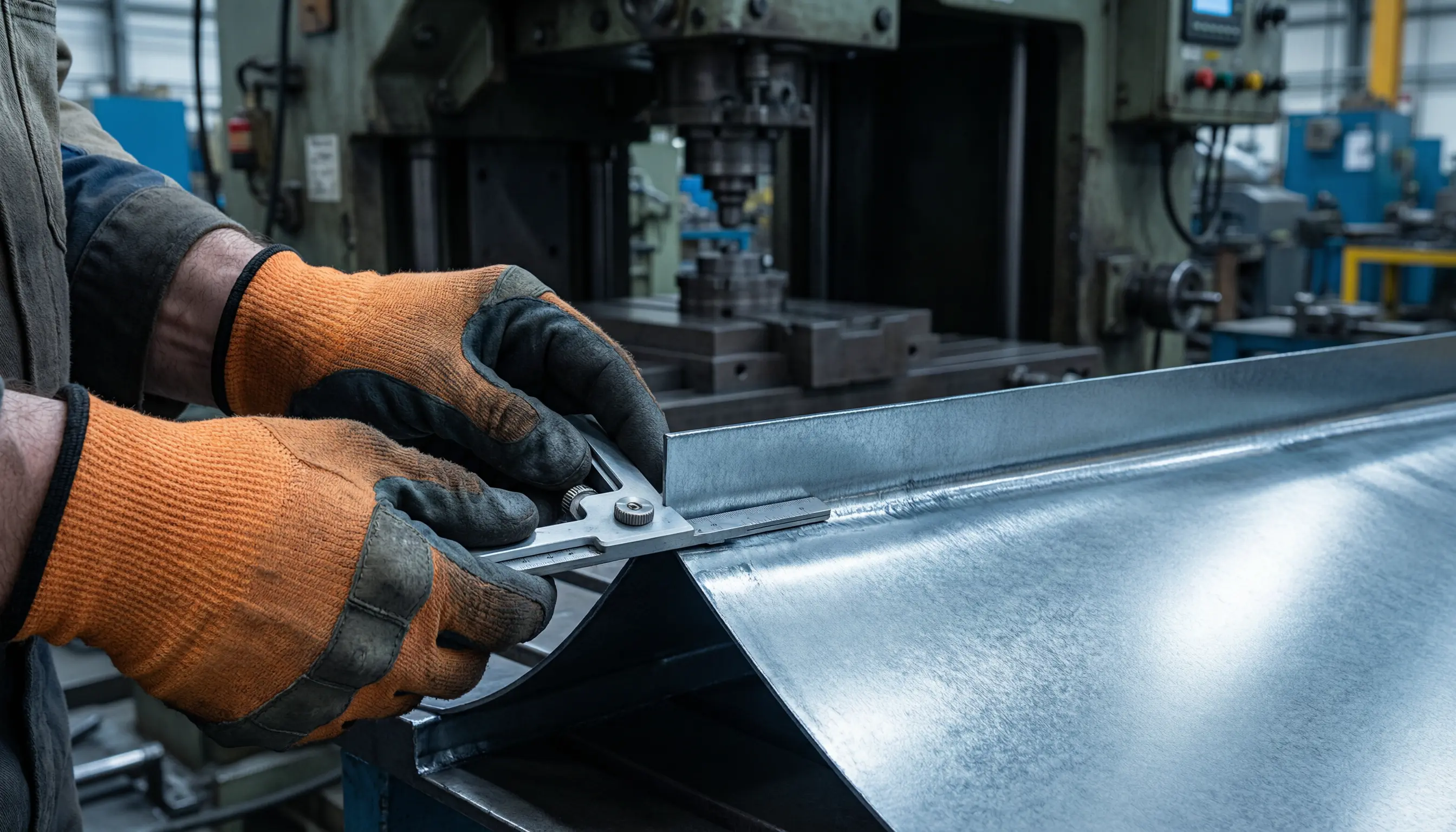

Без ЧПУ оператор делает всё это вручную: выставляет упор линейкой, проверяет угол угломером, корректирует заход пуансона по результату пробного гиба. На каждую новую деталь — новая настройка с нуля.

Это не просто разные уровни автоматизации. Это разные модели производства.

Пресс без ЧПУ: когда это разумный выбор

Пресс с ручным управлением или простым позиционным контроллером — не устаревшее оборудование. Это правильный инструмент для конкретных задач.

Сценарии, где пресс без ЧПУ оправдан

• Единичное и мелкосерийное производство с простыми деталями. Если в день делается 5–15 деталей, каждая деталь уникальная или повторяется редко, геометрия простая (1–2 гиба, допуск ±0,5° и шире) — ЧПУ не окупится. Время на программирование сопоставимо со временем изготовления детали.
• Вспомогательные операции. Подгибка краёв, изготовление простых кронштейнов, нестандартных прокладок — там, где точность некритична и деталь делается «по месту».
• Ограниченный бюджет при старте. Если выбор стоит между прессом без ЧПУ сейчас и ожиданием ещё год — иногда правильнее начать работать. Но нужно понимать ограничения и планировать апгрейд.
• Резервный или вспомогательный пресс. На производстве где основной пресс с ЧПУ, второй пресс для простых операций может быть без ЧПУ.

Что теряете без ЧПУ

Даже в этих сценариях нужно понимать цену отказа от ЧПУ:

Пресс с ЧПУ: когда доплата оправдана

Серийное производство

Главный аргумент в пользу ЧПУ — время переналадки. Посчитаем на конкретном примере.

Производство без ЧПУ:

• Переналадка на новую деталь: 40 минут
• Пробные гибы до получения нужного угла: 3 детали × 5 минут = 15 минут
• Итого на переналадку: 55 минут
• При 4 переналадках в смену: 220 минут = 3,7 часа потеряно

Производство с ЧПУ:

• Загрузка программы: 2 минуты
• Позиционирование упора: автоматически
• Пробный гиб: 0–1 деталь
• Итого на переналадку: 5–10 минут
• При 4 переналадках в смену: 20–40 минут потеряно

Разница: 3–3,5 часа производительного времени в смену. При стоимости машинного времени 3 000–5 000 ₽/час это 9 000–17 500 ₽ в смену. За год (250 рабочих дней) — 2 250 000–4 375 000 ₽. Стоимость системы ЧПУ — 400 000–1 500 000 ₽. Окупаемость — от 1 до 8 месяцев.

Высокие требования к точности

Допуск на угол ±0,2° и жёстче — это территория ЧПУ. Без автоматического управления глубиной захода пуансона получить стабильный угол на серии невозможно: свойства металла меняются от партии к партии, температура в цехе влияет на пружинение, усталость оператора к концу смены даёт о себе знать.

Система ЧПУ с компенсацией пружинения решает эту задачу автоматически. Где это критично:

• Корпусные детали с несколькими сопрягаемыми гибами
• Детали для сборки без подгонки по месту
• Производство по чертежам с допуском ±0,1–0,2°
• Экспортное производство с жёсткими требованиями к качеству

Сложные детали с несколькими гибами

Деталь с 6 гибами разных углов на прессе без ЧПУ — это 6 отдельных настроек упора, 6 проверок угла, высокий риск накопленной погрешности. На прессе с ЧПУ — одна программа, автоматическое позиционирование упора перед каждым гибом. Чем больше гибов в детали, тем сильнее преимущество ЧПУ.

Нехватка квалифицированных операторов

Пресс без ЧПУ требует опытного оператора который умеет «чувствовать» металл, правильно выставлять упор и корректировать угол по результату. Таких специалистов становится всё меньше, их зарплата растёт.

Пресс с ЧПУ снижает требования к квалификации оператора: программу создаёт технолог, оператор загружает программу и следит за процессом. Обучение нового оператора — 3–5 дней вместо нескольких месяцев.

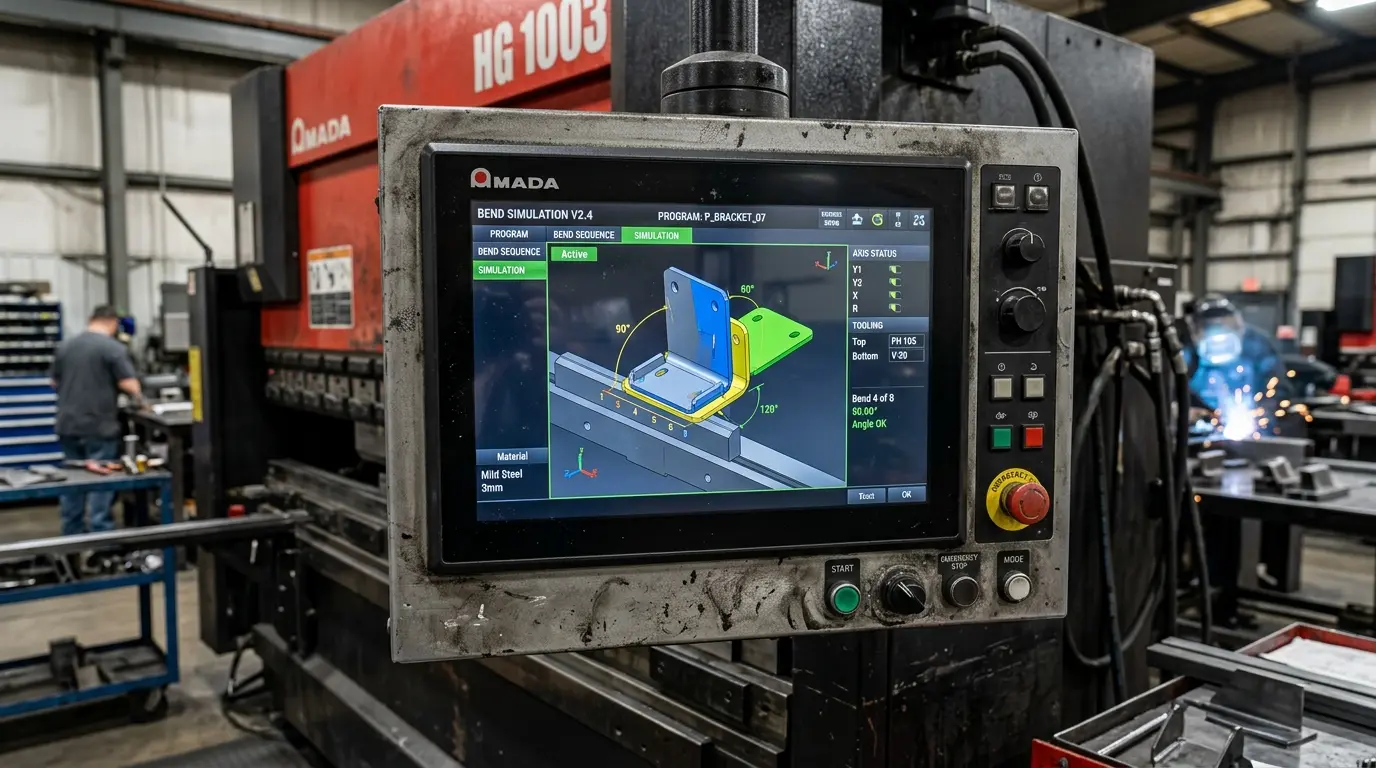

Виды систем ЧПУ для листогибочных прессов

Не все системы ЧПУ одинаковы. Разберём что бывает и когда что нужно.

По количеству осей управления

• 2-осевая система (Y + X): Y — глубина захода балки (угол гибки), X — положение заднего упора (глубина подачи листа). Минимальная конфигурация для серийного производства.
• 4-осевая система (Y1 + Y2, X, R): Y1, Y2 — независимое управление левым и правым цилиндрами (синхронизация балки), R — вертикальное положение заднего упора. Для деталей с разной высотой полки на разных гибах.
• 6-осевая система (Y1 + Y2, X1 + X2, R, Z): X1, X2 — независимое положение левого и правого упора, Z — боковое смещение упора. Для деталей со сложной геометрией и несимметричными гибами.
• 8 осей и более: Дополнительные оси для наклона матрицы, промежуточных упоров, автоматической смены инструмента. Для высокопроизводительного серийного производства.

По функциональности

• Базовые системы (Delem DA-41, Cybelec Touch8). Ввод параметров вручную. Автоматический расчёт положения упора и глубины захода. Стоимость: 150 000–300 000 ₽. Подходит для серийного производства несложных деталей.
• Средний уровень (Delem DA-58T, Cybelec DNC60). Графический интерфейс, база данных материалов с автоматическим расчётом пружинения, импорт DXF-файлов. Стоимость: 300 000–600 000 ₽. Подходит для деталей средней сложности.
• Продвинутые системы (Delem DA-66T, Cybelec ModEva). 3D-симуляция гибки, автоматический расчёт последовательности, интеграция с CAD/CAM, офлайн-программирование. Стоимость: 600 000–1 500 000 ₽. Подходит для сложной номенклатуры и высокой серийности.

3D-симуляция гибки: зачем она нужна

3D-симуляция — функция продвинутых систем ЧПУ которую часто считают излишеством. На практике это один из самых окупаемых инструментов на производстве со сложной номенклатурой.

• Проверка на коллизии до первого гиба. Система показывает столкнётся ли деталь со станиной, балкой или оснасткой при выполнении гиба.
• Автоматический расчёт последовательности гибов. Для детали с 8 гибами существуют десятки возможных последовательностей. Система выбирает оптимальную.
• Офлайн-программирование. Технолог программирует деталь на компьютере пока пресс работает. Готовая программа загружается на станок — пресс не простаивает.
• Расчёт развёртки. Система рассчитывает развёртку детали с учётом пружинения и коэффициента нейтральной линии для конкретного материала.

При запуске 3–5 новых деталей в день симуляция экономит 1,5–3 часа машинного времени ежедневно.

Компенсация пружинения: почему это важно

Пружинение — упругое восстановление металла после снятия нагрузки. Величина пружинения зависит от марки металла, толщины, ширины паза матрицы, радиуса гибки и даже партии металла.

Без компенсации пружинения оператор делает пробный гиб, измеряет угол, корректирует заход пуансона. На нержавейке это может занять 3–5 итераций. Системы компенсации бывают:

• Расчётная компенсация. ЧПУ рассчитывает пружинение по базе данных материалов и автоматически увеличивает заход пуансона (Точность: ±0,3–0,5°).

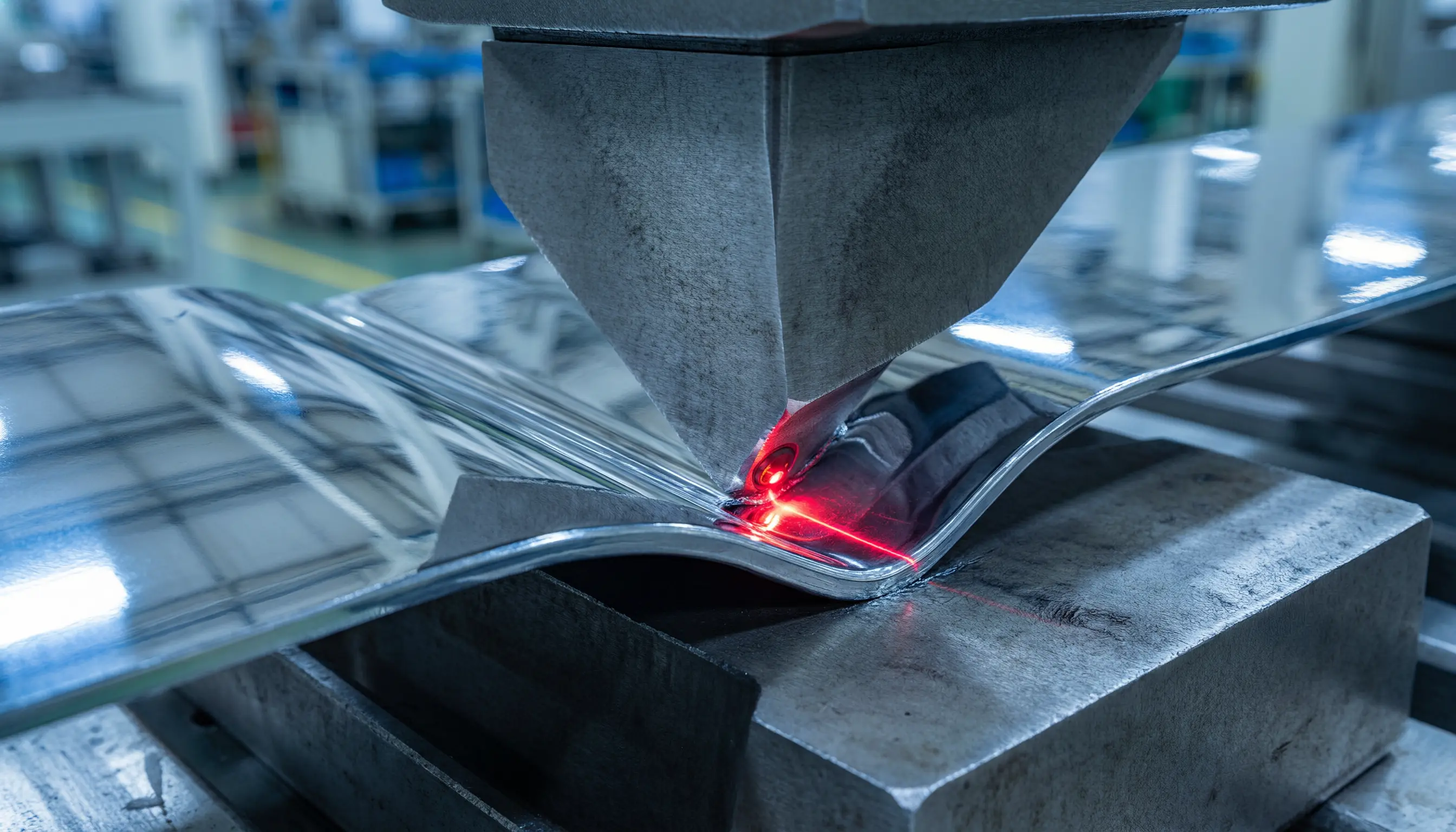

• Адаптивная компенсация (EasyForm, Autopol). Датчик в матрице измеряет угол в реальном времени. Система корректирует заход на ходу (Точность: ±0,1°).

Когда компенсация пружинения обязательна: нержавейка, высокопрочные стали (Hardox), алюминий, допуск ±0,2° и жёстче.

Сравнение: пресс без ЧПУ vs с ЧПУ vs с продвинутым ЧПУ

Как выбрать систему ЧПУ под своё производство

Шаг 1. Оцените серийность. До 20 деталей/смену → без ЧПУ / базовое; 20–100 деталей → среднее ЧПУ; От 100 деталей → продвинутое ЧПУ с симуляцией.

Шаг 2. Оцените сложность деталей. 1–3 гиба → базовое ЧПУ; 4–8 гибов → среднее ЧПУ; 8+ гибов, сложная геометрия → продвинутое ЧПУ.

Шаг 3. Оцените требования к точности. Допуск ±0,5° → базовое; Допуск ±0,2° → среднее (расчёт пружинения); Допуск ±0,1° → продвинутое (адаптивная компенсация).

Шаг 4. Оцените частоту смены номенклатуры. 1-2 детали месяцами → базовое; 3–5 новых в неделю → среднее; Ежедневный запуск → продвинутое ЧПУ с офлайн-программированием.

Реальные кейсы

Кейс 1. Производство вентиляционных коробов

Предприятие производит вентиляционные короба из оцинкованной стали. Номенклатура — 40–60 типоразмеров. До 8 переналадок в смену.
Было: пресс с простым позиционным контроллером. Потери — 3–4 часа в смену.
Стало: пресс с ЧПУ Delem DA-58T. Потери снизились до 1 часа в смену.

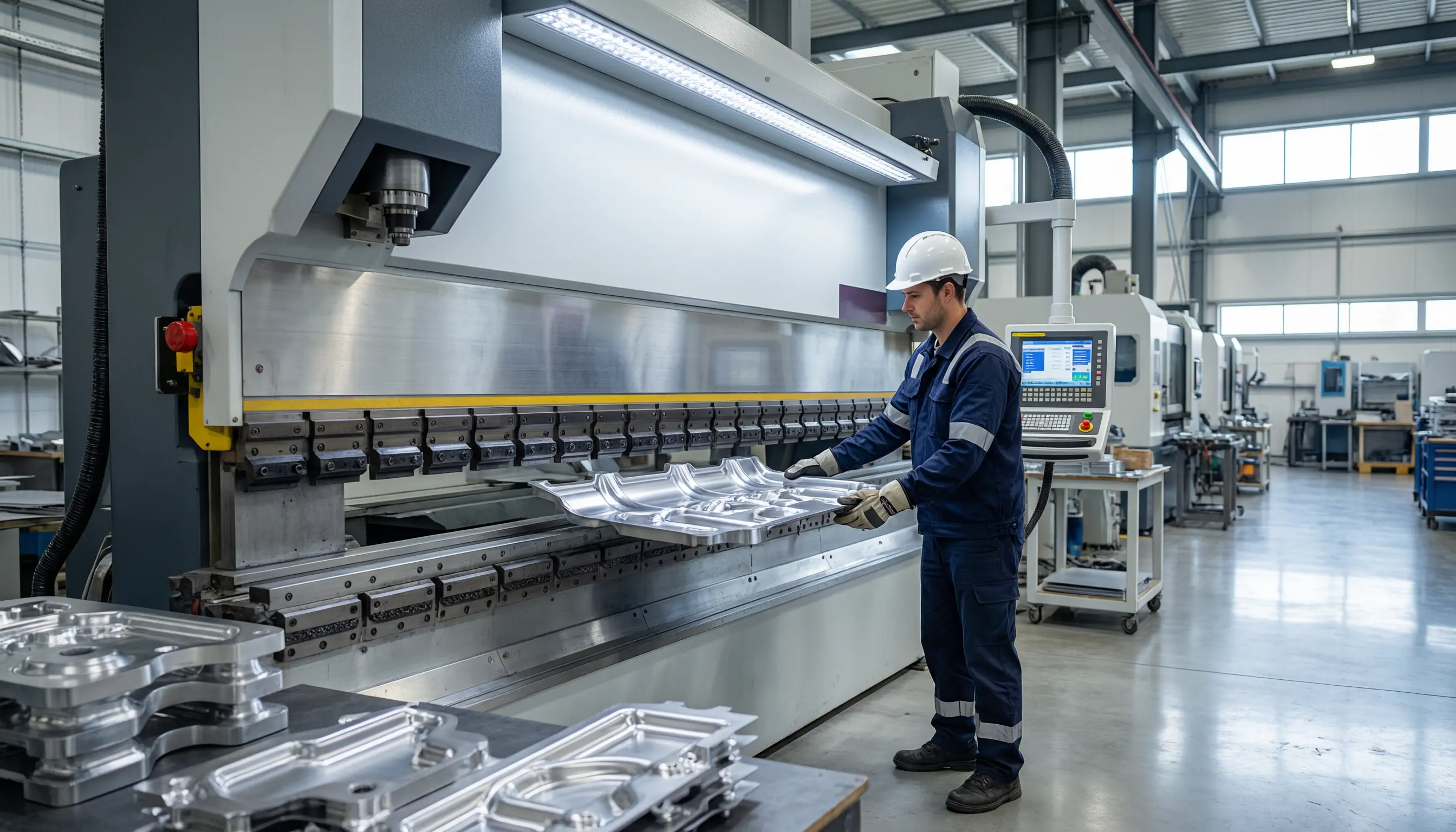

Результат: производительность выросла на 35%, брак снизился с 4% до 0,8%. Доплата за ЧПУ окупилась за 7 месяцев.

Кейс 2. Изготовление металлоконструкций под заказ

Небольшое производство, 3–8 уникальных деталей в день, простая геометрия (1–3 гиба), допуск ±0,5°.
Решение: пресс с базовым ЧПУ. Продвинутая система с симуляцией не окупилась бы — слишком мало деталей в день. Вывод: базового ЧПУ достаточно, деньги лучше вложить в качественную оснастку.

Кейс 3. Производство корпусов электрощитов

Серийное производство, 150–200 деталей в смену, нержавеющая сталь, допуск ±0,15°, до 12 гибов в детали.
Решение: пресс с продвинутым ЧПУ Delem DA-66T и адаптивной компенсацией пружинения. Офлайн-программирование позволяет готовить программы без простоя станка.
Результат: брак на нержавейке снизился с 6% до 0,5%, время запуска новой детали — 8 минут вместо 45.

Частые вопросы

Можно ли добавить ЧПУ на старый пресс без ЧПУ?
Да, это называется ретрофит. На большинство гидравлических прессов можно установить современную систему ЧПУ с задним упором (300 000–800 000 ₽). Имеет смысл если пресс в хорошем механическом состоянии.

Какая система ЧПУ лучше: Delem или Cybelec?
Обе системы надёжны. Delem (Нидерланды) чаще на китайских/европейских прессах. Cybelec (Швейцария) — на LVD и других. Принципиальной разницы нет, важнее наличие сервиса в вашем регионе.

Нужно ли ЧПУ если у нас один оператор с 20-летним опытом?
Опытный оператор не вечен. Производство завязанное на одного человека — это риск. ЧПУ фиксирует знания опытного оператора в программах и делает производство независимым.

Насколько сложно программировать пресс с ЧПУ?
Базовое программирование осваивается за 1–2 дня. Офлайн-программирование в 3D — 2–4 недели практики. Большинство поставщиков предоставляют обучение.

Итог

ЧПУ на листогибочном прессе — это не опция для крупных заводов. Это инструмент окупаемости который работает уже при серии от 30–50 деталей в смену.

Три ситуации когда пресс без ЧПУ — правильный выбор:

1. Единичное производство, до 15 деталей в смену, простая геометрия
2. Вспомогательный пресс для несложных операций
3. Жёсткое ограничение бюджета с планом на апгрейд

Во всех остальных случаях доплата за ЧПУ окупается — вопрос только в том какой уровень системы нужен под конкретные задачи. Правило простое: считайте потери от переналадок и брака на текущем производстве. Если цифра больше стоимости ЧПУ за год — решение очевидно.
